    您现在的位置:首页 » 板式换热器

    槽内波纹板式换热器

    关 键 字: 换热器 板式换热器 螺旋板换热器
    产品分类:板式换热器
    波纹板热交换器是一种新颖沉浸式板状热交换热器,它是由两块特殊传热构造壁板组合成传热单元,主要适用化学表面处理、涂装工程以及相关工程领域工艺过程中液—液、汽—液交换。
    订购热线:020-28140958
    产品详情

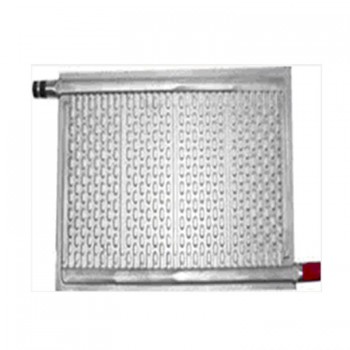

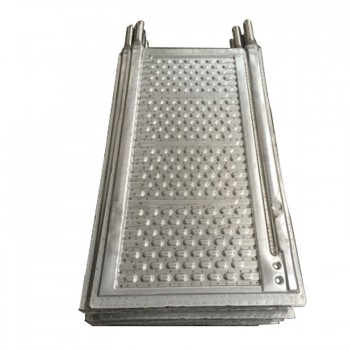

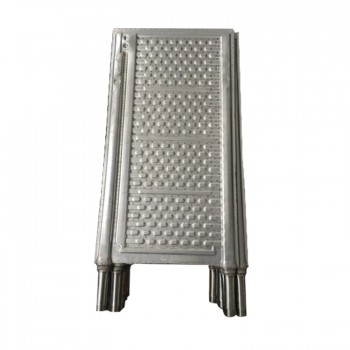

    槽内波纹板换热器

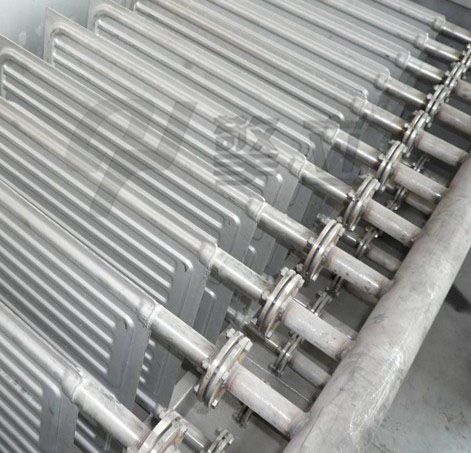

    波纹板热交换器(沉浸式板式换热器)是一种新颖沉浸式板状热交换热器,它是由两块特殊传热构造壁板组合成传热单元。槽内波纹板热交换器具有合理的空间结构,良好的传热效率和排凝效果,换热模块化单元结构、串并联组合简捷方便、运行性能可靠,是目前热传递领域中一种新型传热单元模块。

    槽内换热器型号

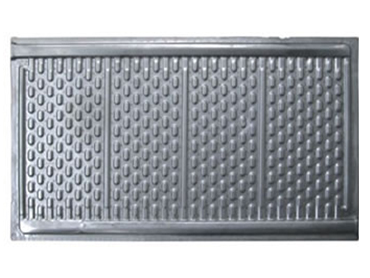

    槽内波纹板式换热器QL-1.0

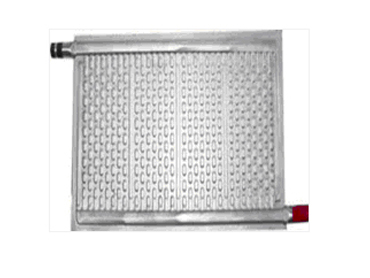

    槽内波纹板式换热器QL-1.2

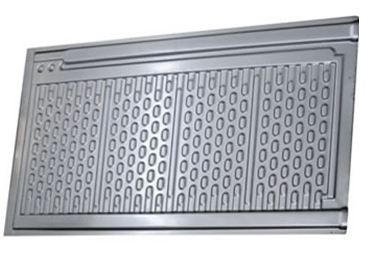

    槽内波纹板式换热器QL-1.5-H

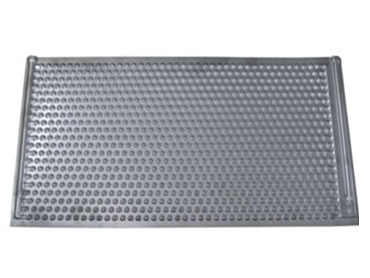

    槽内波纹板式换热器QL-1.5-Z

    槽内波纹板热交换器使用范围

    化学表面处理、涂装工程以及相关工程领域工艺过程中液——液、汽——液热交换。


    槽内波纹板热交换器交换介质

    交换介质范围:空气、一般水质、高温流体、汽体、有机载热流体、化学介质、腐蚀性化工溶液。

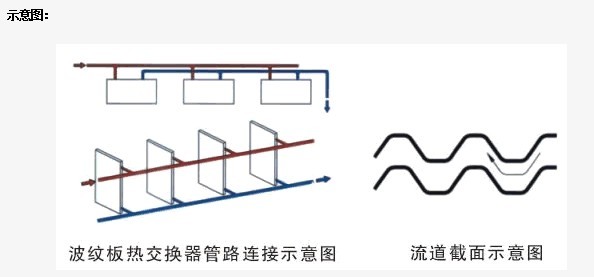

    沉浸式板式换热器的整体热力结构,是根据矩形板壳瓦楞扩展传热原理,采用流体非均态紊动效应设计。传热板表面几何曲面设计,有效地提高了流体运动中的传热因素——流体紊动率。减少流体边界层热阻,促使热流体向全面传递,从而强化传热效率。

    技术参数

    设计压力 Mpa 0.6
    试验压力 Mpa 0.85
    工作温度 ℃ -20~280
    进口管公称通径 mm 20(3/4")、25(1")
    出口管公称通径 mm 20(3/4")、25(1")
    板壁厚度 mm 1.0
    换热器厚度 mm 13
    材质 SUS304、SUS316L















    波纹板热交换器凝结、排凝机理:

    沉浸式板式换热器排凝机理:在汽——液交换过程中,沉浸式板式换热器流道内蒸汽放热后所产生的凝结水,是依靠蒸汽热动力、压差作用力、虹吸作用而随机排出。传热板在放热过程中,传热板的部分流道为低压区段,当蒸汽运动剪切力大于凝液滴体积力时液滴会随蒸汽运动,流向低压区段出口端而排出,同时出口端管路的虹吸作用力,致使传热板流道内的凝结液发生动量位移而随机排出。

    QL波纹板热交换器传热系数:Kcal/m.h.℃

    加热时

    传热系数K

    加热侧

    被加热侧

    自然对流

    强制对流

    蒸汽

    水溶液

    750~850

    1000~1200

    蒸汽

    粘性液体

    550~650

    750~950

    高温水

    水溶液

    500~600

    750~850

    蒸汽

    室内供热

    15~25

    30~50

    冷却时

    传热系数K

    冷却侧

    被冷却侧

    自然对流

    强制对流

    水溶液

    450~550

    550~700

    粘性液体

    300~400

    400~550

    空气



    15~35

    氨液

    水溶液

    500~600

    600~750
