    槽内波纹板换热器

    关 键 字: 槽内换热器,波纹板换热器,热交换器
    产品分类:板式换热器
    槽内波纹板换热器(槽内换热器)采用优质特殊传热板(SUS304或SUS316L),设计压力为0.6Mpa,工作温度为-20~280,适用于化学表面处理、涂装工程及电泳生产线的槽内加热。
    订购热线:020-86820384
    产品详情

    波纹板换热器是一种新颖沉浸式板状热交换热器,它是由两块特殊传热构造壁板组合成传热单元,合理的空间结构,良好的传热效率和排凝效果,板块化单元结构,串并联组合简捷方便,运行性能可靠,适用化学表面处理、涂装工程及电泳生产线的槽内加热以及相关工程领域工艺过程中液—液、汽—液交换。

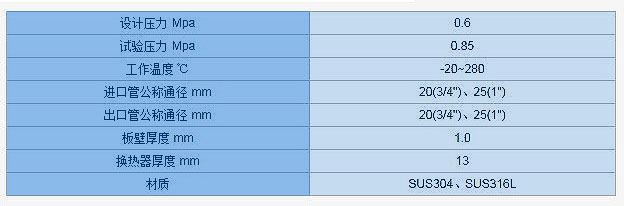

    波纹板换热器技术参数
    槽内波纹板换热器是两块特殊传热板组合的单元,在设计时需要根据实际的工况条件,外形,材质等设计。以下是该换热器的外形参数,温度范围,压力值及材质。

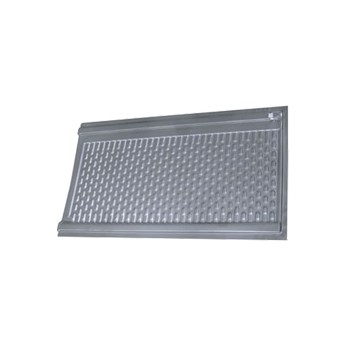

    槽内波纹板换热器
    槽内换热器规格型号
    擎立槽内波纹板换热器的规格型号有:QL-1.0/1.2/1.5-H/1.5-Z四种规格,材质为sus304、sus316L。

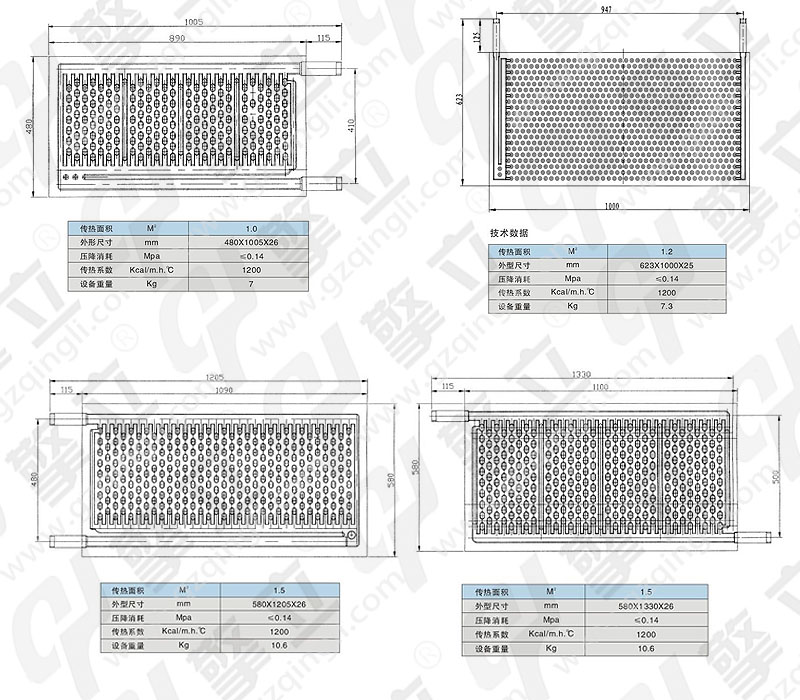

    槽内波纹板换热器规格图

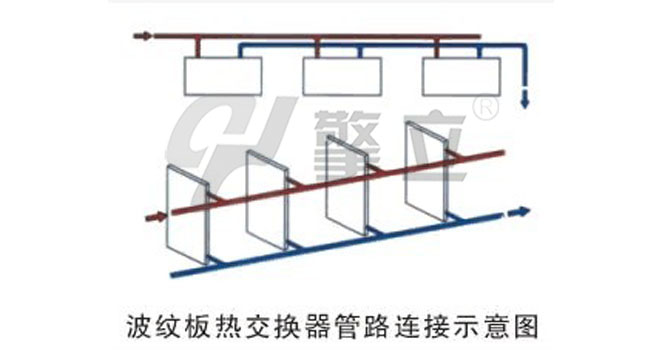

    波纹板换热器安装示意图(分串联和并联)



    槽内波纹板换热器

    槽内波纹板换热器

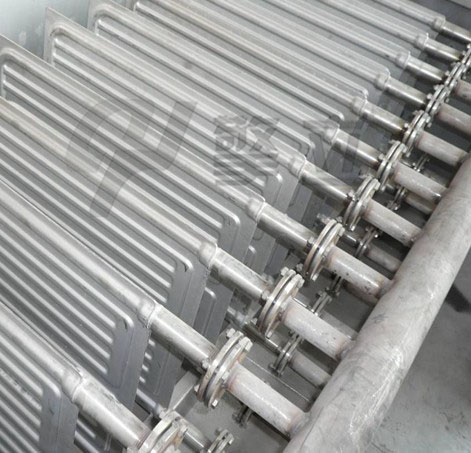

    波纹板换热器安装实例
