    您现在的位置:首页 » 板式换热器 » 螺旋板式换热器

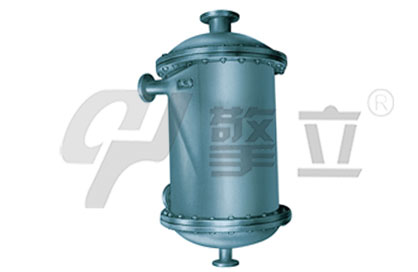

    加工定制可拆式螺旋板式换热器

    关 键 字: 螺旋板换热器 换热器 不可螺旋板换热器
    产品分类:螺旋板式换热器
    擎立螺旋板换热器(spiral heat exchanger),是由两张平行的金属板卷制成两个螺旋形通道,冷热流体之间通过螺旋板壁进行换热的换热器。
    订购热线:020-86820384
    产品详情

    螺旋板式换热器

    1、概述
    螺旋板式换热器是一种结构紧凑、占地面积小的高效换热器设备,由两块厚约2~6mm的金属板(通常为不锈钢材质)卷成一对同心圆的螺旋形流道,流道始于中心,终于边缘,中心处用隔板将两边流体隔开,冷、热两流体在金属板两边的流道内逆流流动而实现了热交换,主要应用于化工,石油,医药,机械,电力,轻工和纺织等领域。

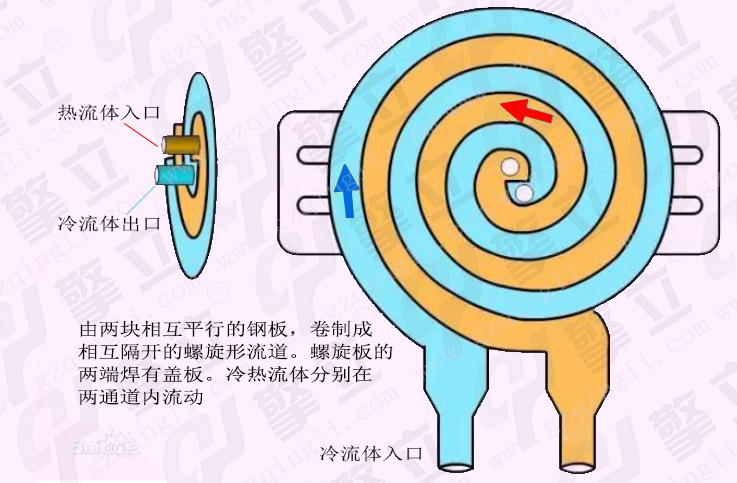

     螺旋板换热器说明图

    2、原理
    螺旋板式换热器是由两张较长的钢板叠放在一起,在专用卷床上卷制而成的,如图1,每张板上均布地焊有定距柱(泡),它使两张板之间产生一定的间距,形成换热流道,定距柱(泡)起到支撑钢板抵抗流体压力的作用,也起到流体在换热流道中流动时增加湍流从而提高换热效率的作用。相邻两流道流过的两种流体温度不同,它们通过螺旋钢板进行传热,达到换热的目的。

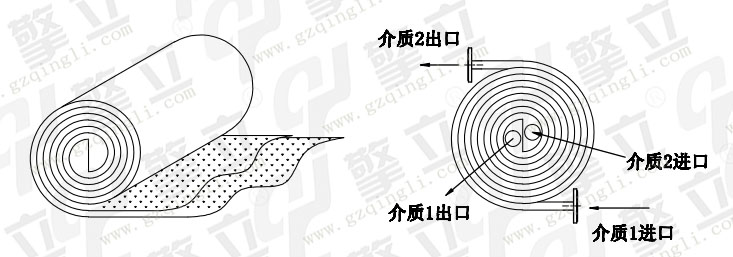

     螺旋板式换热器原理图
    两流道的间距根据流量的大小,选择流道中合适的流速,根据产生的压力降,确定流道的间距。两流道的间距可以相同,也可不同。流道间距不能太小,也不能太大,太小容易堵塞,太大不利于传热,在制造工艺结构上也难以实现,一般以8-30mm 较为适宜。

    3.结构型式与特点

    螺旋板式换热器主要由传热板、定距柱、连接管、头盖及衬垫等部件组成,它主要有三种型式:不可拆式(Ⅰ型)螺旋板换热器及可拆式(Ⅱ型、Ⅲ型)螺旋板换热器。

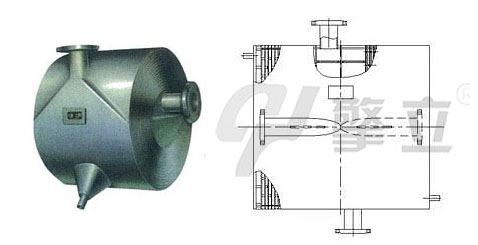

    不可拆式Ⅰ型:如图


    它的螺旋通道两端均为密封焊,不能进行机械清洗,但它具有传热性能好、密封可靠、材料消耗少、加工方便等优点,同时由于它没有密封垫片,耐热温度较高,目前应用最为广泛。

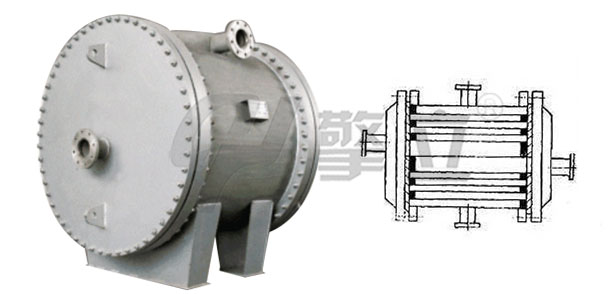

    可拆式Ⅱ型:两通道分别为一端敞开,一端为密封焊接,敞开的通道端用平板盖加密封垫片来密封,如图3

    可拆 式II型螺旋板式换热器图片

    也可以设计成一个螺旋通道的两端均为焊接密封,另一个螺旋通道一端为焊接密封另一端为敞开。
    与Ⅰ型相比,采用Ⅱ型结构主要是为了便于清洗螺旋通道,但是加工成本比较高,且从密封性能看,Ⅱ型结构容易泄漏和短路。
    可拆式Ⅲ型:


    一个通道的两端焊接密封,另一个通道完全敞开;一种介质走螺旋通道,而另一种介质走轴向直道;这种结构的螺旋通道进出口阻力较大,适用范围较小,主要用于蒸汽冷凝。
    螺旋板式换热器的结构特点主要有以下几点:
    (1)传热性能好;
    (2)自清洁能力强、不易污塞;
    (3)散热损失小;
    (4)传热温差小,可精密控制温度;
    (5)温差应力小;
    (6)结构紧凑;

    螺旋板式换热器

    螺旋板式换热器

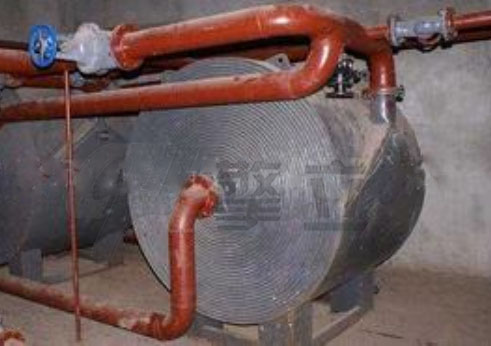

    安装实例
