钎焊式热交换器是用金属板材叠装构成具有高效传热的薄壁传热面的间壁式热交换器,这类型的换热器在结构上比较紧凑,同等体积的传热面积大,是目前使用极广的一种换热设备。那么,在了解如何优选钎焊式热交换器前,先看看它有那些准要类型。
钎焊式热交换器的主要类型有:
①钎焊式交换器由两张保持一定间距的平行金属板卷制而成,冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高(约比管壳式换热器高1~4倍),平均温度差大(因冷、热流体可作完全的逆流流动),流动阻力小,不易结垢;但维修困难。使用压力不超过2MPa。

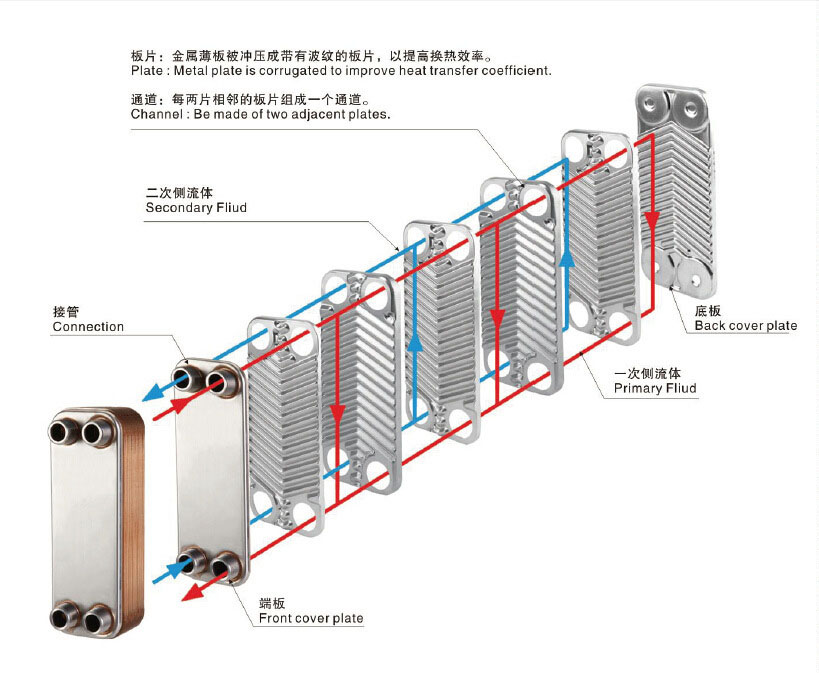

②平板式换热器由一定形状的波纹薄板和密封垫片交互叠合,并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过,经板片进行换热。波纹板通常由厚度为0.5~3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高(约比管壳式换热器高2~4倍),容易拆洗,并可增减板片数以调整传热面积。操作压力通常不超过2MPa,操作温度不超过250℃。
③板翅式换热器由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合,钎焊固定而成。冷、热流体流经平板两侧换热,翅片增加了传热面积,又促进了流体的湍动,并对设备有增强作用。板翅式换热器结构非常紧凑(换热面积达4400m2/m3),传热效果好,且使用压力可达15MPa。但它的制造工艺复杂,流道小,内漏不易修复,因而限用于清洁的无腐蚀性流体,如作空气分离用的换热器。
