    板式换热器的结构及试压流程

    2015-08-27 16:28:05 擎立换热器 www.gzqingli.com 点击数:

        板式换热器是由一系列具有必定波纹形状的金属片叠装而成的一种新型高效换热器,它多见的构造及试压流程的规划如下:

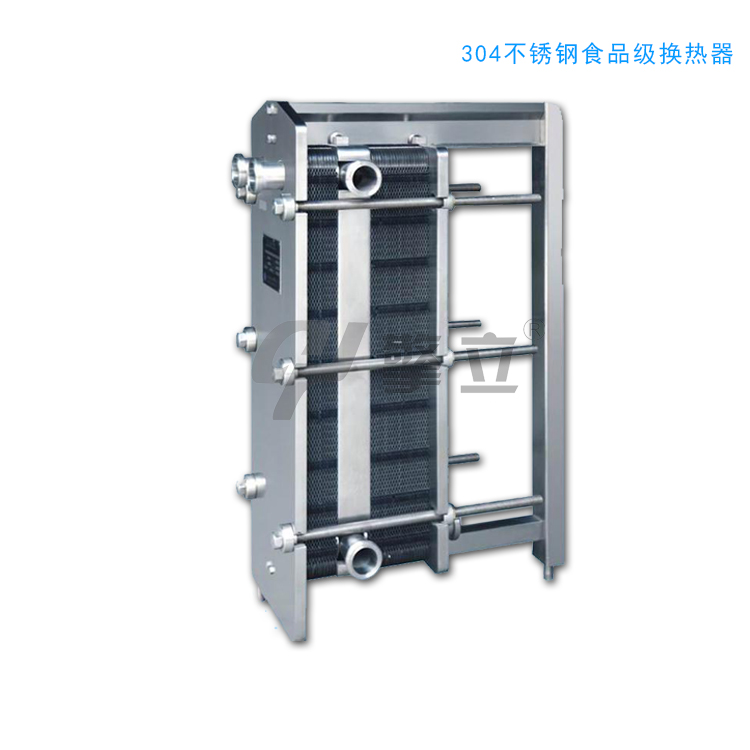

    板式换热器
        板式换热器依托不一样方式的板片组合排列、夹紧装置后构成冷热两股介质通道;由于两边介质通道一起加压实验的情况下也许因介质混流而无法查验板片缺点,板式换热器试压应采取在一侧介质通道无压力的情况下对两边介质通道别离进行单侧水压实验以查验换热器板片质量和密封功能,其试压流程按两边介质流程别离规划。
        板式换热器实验压力为规划压力的1.25倍,试压前经过设备资料或技术配管流程图别离承认各侧介质通道的进、出口并设置试压盲板(介质进、出口为对角安置、单边上下安置),于低点管嘴进水加压,并在高、低点别离设置量程一样的压力表;高点压力表根部阀宜作为试压流程排气阀,待整个流程内充水排气完结后装置高点压力表;关于完结配管作业的板式换热器在满意实验压力的条件下使用管道流程进行全体试压作业。
        板式换热器的构造及换热原理决议了其具有构造紧凑、占地面积小、传热效率高、操作灵活性大、使用规模广、热丢失小、装置和清洁方便等特色!
