    常用板式换热器有哪几种类型

    2016-06-03 09:07:26 点击数:

        随着世界环保节能主题的深入,可持续发展的能源使用是一切新能源设备研发的出发点。供暖系统的集中运输能大量减少燃煤量,缓解能源压力,也能符合世界发展的主题。而供暖设备中板式换热器是重要的一环,担当着重要的角色。日常中常见的板式换热器主要有以下几种类型:

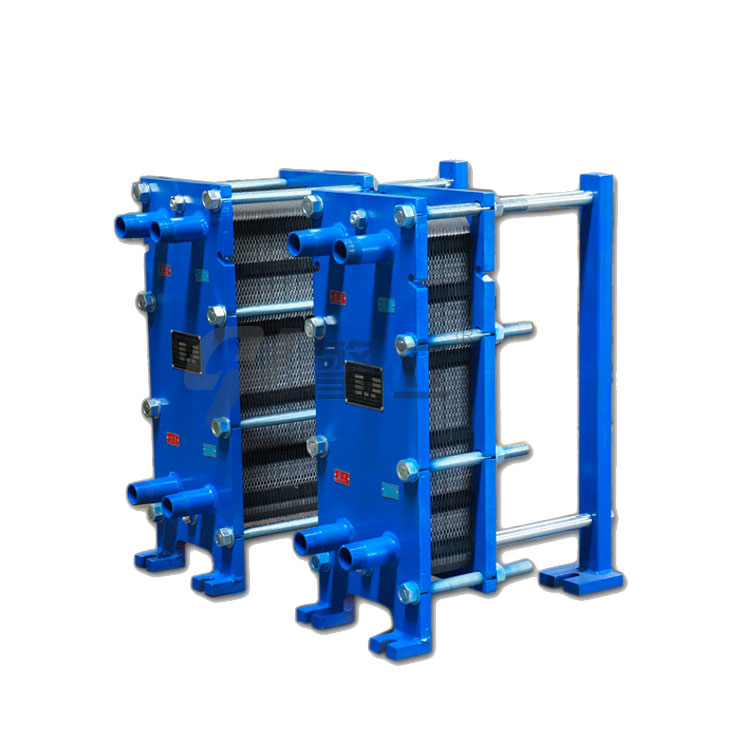

    板式换热器的图片
      1、螺旋板式换热器

    优点:螺旋板式换热器结构紧凑,单位体积提供的传热面很大。流体在螺旋板内允许流速较高,并且流体沿螺旋方向流动,滞流层薄,故传热系数大,传热效率高。此外还因流速大,脏物不易滞留。

    缺点:螺旋板式换热器要求焊接质量高,检修比较困难。重量大,刚性差,螺旋板式换热器运输和安装时应特别注意。

    2、平板式换热器

    平板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过半片进行热量交换。它与常规的管壳式换热器相比,在相同的流动阻力和泵功率消耗情况下,其传热系数要高出很多,在适用的范围内有取代管壳式换热器的趋势。

    3、板翅式换热器

    由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合,钎焊固定而成。冷、热流体流经平板两侧换热,翅片增加了传热面积,又促进了流体的湍动,并对设备有增强作用。板翅式换热器结构非常紧凑,传热效果好,且使用压力可达15MPa。但它的制造工艺复杂,流道小,内漏不易修复,因而限用于清洁的无腐蚀性流体,如作空气分离用的换热器

    擎立厂家在板式换热器设计的一般原则:

    1、选择板片的波纹型式

    板片的波纹型式主要有人字形波纹和水平平直波纹两种。人字形波纹板片的承压能力可高于1.0MPa,水平平直波纹板片的承压能力一般在1.0MPa左右;人字形波纹板片的传热系数和流体阻力都高于水平平直波纹板片。选择板片的波纹型式,主要要考虑板式换热器的工作压力、流体的压力降和传热系数。
    2、单板面积的选择

    单板面积过小,则板式换热器的板片数多,也即使占地面积增大,程数增多(造成阻力降增大);反之,虽然占地面积和阻力降减小了,但难以保证板间通道必要的流速。不宜选择单板面积太小的板片,以免板片数量过多,板间流速偏小,传热系数过低,对较大的换热站更应该注意此问题。

    3、流速的选取

    流体在板间的流速,影响换热性能和流体压力降,流速高固然换热系数高,但流体的阻力降也增大;反之情况相反。一般板间平均流速为0.2~0.8m?s,流速低于0.2m?s时流体就达不到湍流状态且会形成较大的死角区,流速过高则会导致阻力降剧增。具体设计时,可以先确定一个流速,计算其阻力降是否在给定的范围内;也可按给定的压力降来求出流速的初选值。

    4、流程的选取

    流程是指板式换热器内一种介质同一流动方向的一组并联流道,而流道则是指板式换热器内,相邻两板片组成的介质流动通道。一般情况下,将若干个流道按并联或串联的方式连接起来,以形成冷、热介质通道的不同组合形式。对于一般对称型流道的板式换热器,两流体的体积流量大致相当时,应尽可能按等程布置,若两侧流量相差悬殊时,则流量小的一侧可按多程布置。另外,当某一介质温升或温降幅度较大时,也可采取多程布置。相变板式换热器的相变一侧一般均为单程。多程换热器,除非特殊需要,一般对同一流体在各程中应采用相同的流道数。


    5、流向的选取

    无相变换热时,逆流具有最大的平均传热温差。在一般换热器的工程设计中都尽量把流体布置为逆流。对板式换热器来说,要做到这一点,两侧必须为等程。若安排为不等程,则顺流与逆流将交替出现,此时,平均传热温差将明显小于纯逆流时。

    6、压降要求

    在板式换热器的设计选型时,一般对压降有一定的要求,所以应对其进行校核。如果校核压降超过允许压降,需重新进行设计选型计算,知道满足工艺要求为止。一般厂家在样本中给出压降计算公式,从技术经济上考虑,对于水水换热器的压降应不大于0.06MPa为宜。

       以上就是擎立对板式换热器的类型的相关介绍,希望能帮助到你,更多详细情况尽在擎立热能机械设备官网
