    解读管式换热器如何降低高温水

    2016-09-13 09:04:25 点击数:

    管式换热器(又称列管式换热器)由壳体、管束、折流板、管板和封头等部件组成。管束安装在壳体内,两端固定在管板上,封头用螺栓与壳体两端的法兰相连。

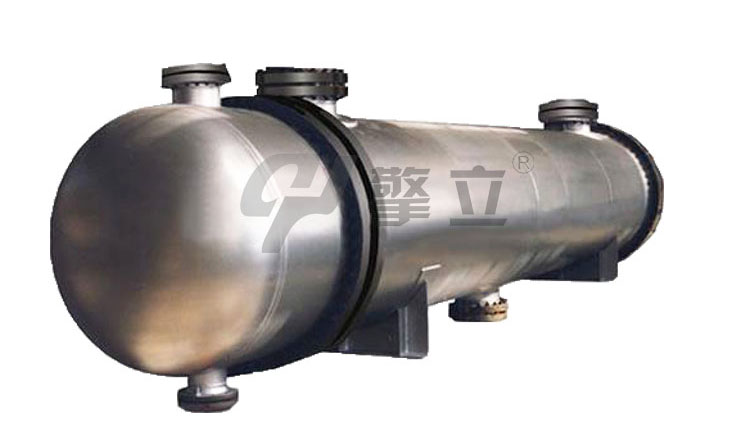

    管式换热器图

    管式换热器进行换热的过程
    一种工质由封头端的进口接管进入传热管内,其流程可根据工艺要求实现一管程、二管程和四管程结构。
    另一种工质由壳体一端的进口接管进入壳体内并均匀地分布于传热管外,其流动状态可根据工艺要求在管束中设置不同型式和数量的折流板。
    做为传热元件--换热管,可根据工艺要求采用黄铜管,铜翅片管和钢管,从而保证了不同物性、不同温度的工质在换热器内实现热量交换,达到冷却或加热的目的。
    冷却水出口温度不宜高于60℃以免结垢严重,高温端的温差不应小于20℃,低温端的温差不应小于5℃。当在两工艺物流之间进行换热时,低温端的温差不应小于20℃。
    管壳式换热器优点:
    1、传热系数高:螺纹管是用高导热系数的紫铜或不锈钢制成的内外螺纹相结合的高效传热元件,由它制成的螺纹管换热器,在流体阻力不大的情况下,便形成强烈的紊流,极大提高了管内外放热系数.经测试,汽水换热时总传热系数达3000~6000W/m2℃,水水换热时总传热系数达2500~5500W/m2℃.
    2、结构紧凑:单位体积传热面积大.总传热系数高,故占地面积大大减少,节省材料与空间.
    3、不易结垢:由于螺纹管特殊的凹凸形结构,使管内外产生多流层和旋转形冲刷作用,加之管子的热伸冷缩性,管壁内外均不会存留杂质,因此不易结垢,长期运行效果好.
    4、不易泄漏:密封周长短,螺纹管的粗螺纹类似膨胀节,自身有补偿能力,换热器热应力小,不易泄漏.
    5、安装方便:换热器有卧式和立式两种型式便于在不同位置安装.
    6、强制监检,质量可靠:严格按照GB150-1998《钢制压力容器》,GB151-1999《管壳式换热器》及相关标准制造,检验及验收,接受《压力容器安全技术监察规程》的监督.
