换热器设备介质防旁路流设施,擎立换热器采编自专业资料:
(a)防旁路挡板(也叫密封条),主要是为了防止流体由壳体和管束之间旁流(C旁路)。旁路挡板沿着壳体嵌入到已铣好凹槽的折流板内。它一般呈成对布置,对换热器最多设置两对。一般只设置一对。
(b)防冲板
当非腐蚀性液体与壳程入口管处的动能ρu2>2300kg/m.s2,腐蚀性液体ρu2>240kg/m.s2,且进入的流体为气体和饱和水蒸气或者气液混合物时,这些流体将对入口处的管子进行冲击,引起振动和腐蚀。为了保护这部分管子应设置防冲板(ρ-流体密度,kg/m3;u-流速,m/s)。

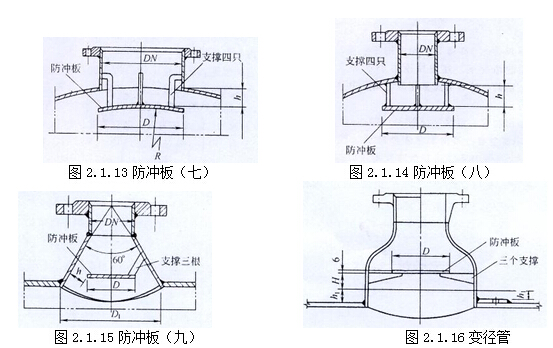

防冲板的形式一般有工字形、矩形和圆形。一般,防冲板的边长A应大于接管外径50㎜,具体可参照表2-1-3中值。防冲板最小厚度,碳钢为4.5㎜,不锈钢为3㎜。防冲板上一般不开孔如图,如图。如直径较大时,需要开孔应通过计算。表2-1-3值供参考。圆形防冲板的直径D一般大于接管内径,参见表2-1-4。变径段(图2.1.16)相关尺寸参见表2-1-3。
防冲板表面到壳体内壁的距离h应不小于接管内径的1/4,其通道流道面积必须大于接管流道面积。
防冲板两侧焊在拉杆上,也可焊在壳体上,圆形防冲板用支撑固定。绝不允许防冲板焊在换热管上,但可用U形螺栓将防冲板固定在换热管上。
对于蒸汽进口管,可以是直管、喇叭形及变径管,以降低入口处的流速而起缓冲作用。图中不用防冲板,而用导流挡板来起到缓冲作用。导流挡板在喇叭口内的焊接角度可按设计要求,在60°~90°范围内选择。
