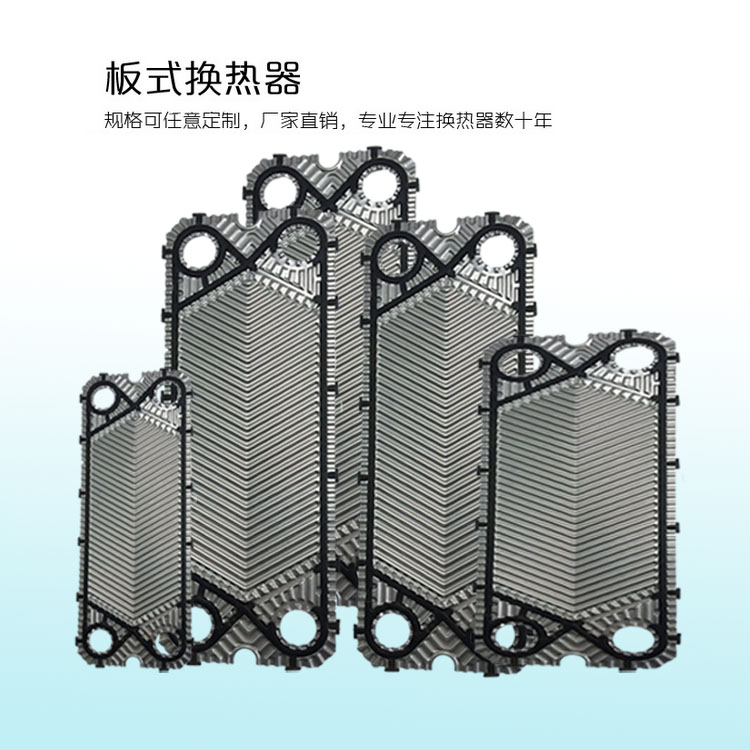

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、 液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况 下,其传热系数比列管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。

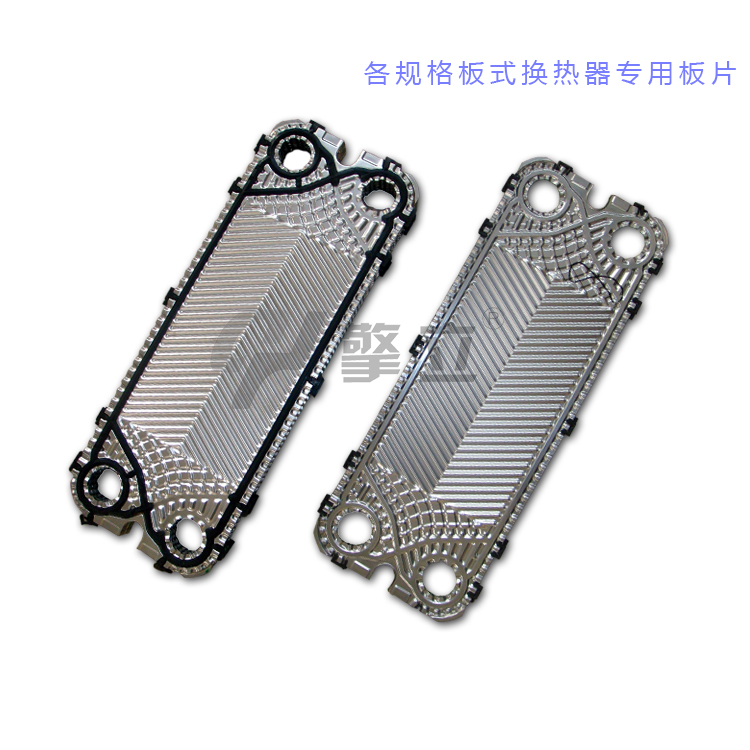

板式换热器板片主要技术参数
型号 技术参数 |
BR005 |
BR01 |
BR02 |
BR03 |
BR05 |
BR07 |
BR 09 |
BR013 |
单板有效面积 m2 |
0.053 |
0.1 |
0.23 |
0.35 |
0.52 |
0.66 |
0.85 |
1.3 |
外形尺寸 mm |
500×170 |
660×250 |
1000×330 |
1215×400 |
1440×500 |
1800×500 |
1770×620 |
2140×820 |
板片厚度 mm |
0.5~0.7 0.6~1 |
|||||||

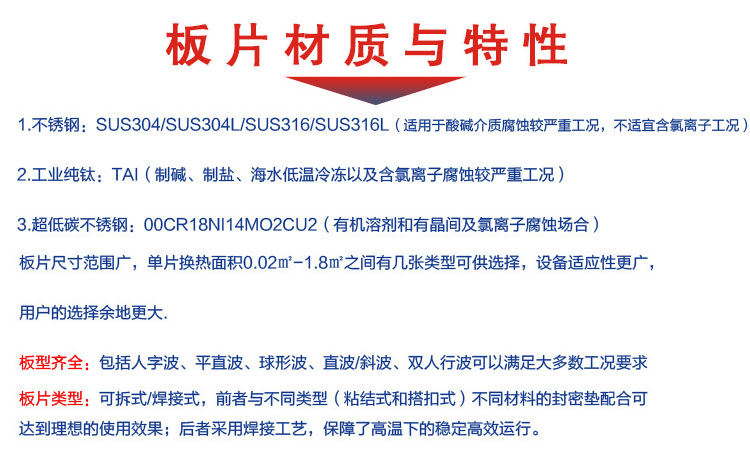

板片材料 |
SUS304 316 316L·RS-2·Hastelloy C-276·TAL H68 Hsn62-1 |
|||||||
角孔直径 mm |
40 |
50 |
65 |
100 |
150 |
150 |
170 |
250 |
平均板间距 mm |
3 |
3.2 |
3.5 |
3.5 |
3.8 |
3.8 |
3.8 |
3.8 |
平均流道截面积 m2 |
0.00042 |
0.000656 |
0.00098 |
0.001225 |
0.0017 |
0.0017 |
0.00215 |
0.00284 |
当量直径 m |
0.006 |
0.0064 |
0.007 |
0.007 |
0.0076 |
0.0076 |
0.0076 |
0.0076 |
板式换热器密封垫片主要技术参数
技术参数 材料 |
使用温度℃ |
代号 |
适用介质范围 |
产品标准 |
三元已丙橡胶 |
-50~180 |
DE |
各类稀浓度的无机酸,30%以下的硫酸、盐酸、硝酸、碳酸等;无机碱;各类浓度的元机氟化物及水深液等;氨、氨水有机胺类化合物;漂白液、消毒液;醇、醛、酮、等化学容剂;食品、饮料、水蒸气、大气、臭氧等介质。 |
GB528、531、3985、4807、7759 |
丁腈橡胶 |
-20~135 |
DN |
矿物油、润滑油、燃料油、各种烃类、醛类、食物油脂、热空气、水等介质。 |
|
氟橡胶 |
-50~250 |
DF |
适用于浓硫酸和65℃以下的硝酸;各种浓度的盐酸;各种氧化剂;各种酸性电镀液;各种浓度的烧碱、纯碱;极性溶剂和醇类;高温下的非极性矿物油,如汽油、柴油、润滑油等。 |
|
硅橡胶 |
-65~230 |
DQ |
抗低温、耐干热 |
应用场合
a. 制冷:用作冷凝器和蒸发器。
b. 暖通空调:配合锅炉使用的中间换热器、高层建筑中间换热器等。
c. 化学工业:纯碱工业,合成氨,酒精发酵,树脂合成冷却等。
d. 冶金工业:铝酸盐母液加热或冷却,炼钢工艺冷却等。
e. 机械工业:各种淬火液冷却,减速器润滑油冷却等。
f. 电力工业:高压变压器油冷却,发电机轴承油冷却等。
g.造纸工业:漂白工艺热回收,加热洗浆液等。
h.纺织工业:粘胶丝碱水溶液冷却,沸腾硝化纤维冷却等。
i.食品工业:果汁灭菌冷却,动植物油加热冷却等。
j. 油脂工艺:皂基常压干燥,加热或冷却各种工艺用液。
k. 集中供热:热电厂废热区域供暖,加热洗澡用水。
l. 其他:石油、医药、船舶、海水淡化、地热利用、太阳能利用。
