    您现在的位置:首页 » 板式换热器 » 螺旋板式换热器

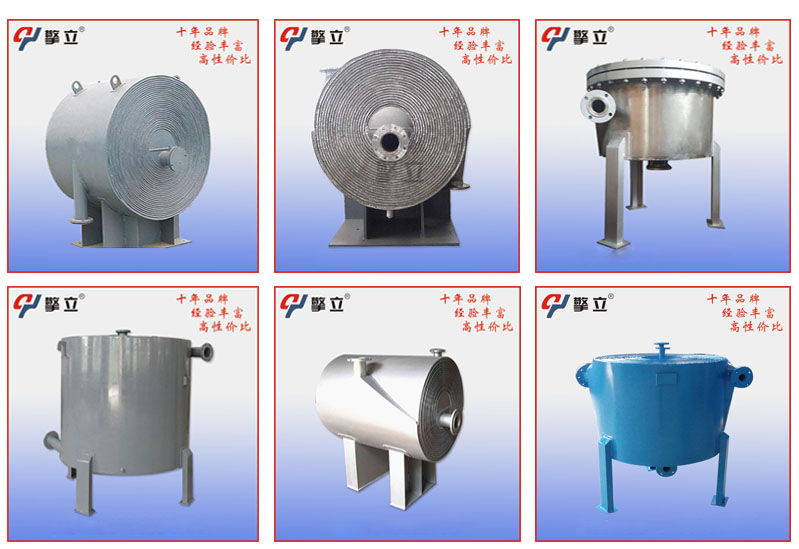

    不可拆螺旋板式换热器

    关 键 字: 螺旋板式换热器 板式换热器 换热器
    产品分类:螺旋板式换热器
    螺旋板式换热器由传热板、定距柱、连接管、头盖及衬垫等部件组成,是一种结构紧凑、占地面积小的高效换热器设备,由两块厚约2~6mm的金属板(一般为不锈钢材质)卷成一对同心圆的螺旋形流道,主要应用于化工,石油,医药,机械,电力,轻工和纺织等...
    订购热线:020-86820384
    产品详情

           螺旋板式换热器由传热板、定距柱、连接管、头盖及衬垫等部件组成,是一种结构紧凑、占地面积小的高效换热器设备,由两块厚约2~6mm的金属板(一般为不锈钢材质)卷成一对同心圆的螺旋形流道,流道始于中心,终于边缘,中心处用隔板将两边流体隔开,甲、乙热两流体在金属板两边的流道内逆流流动而实现了热交换,主要应用于化工,石油,医药,机械,电力,轻工和纺织等领域。

          螺旋板式换热器是由两张较长的钢板叠放在一起,在专用卷床上卷制而成的,如图1

    螺旋板式换热器原理图

          每张板上均布地焊有定距柱(泡),它使两张板之间产生一定的间距,形成换热流道,定距柱(泡)起到支撑钢板抵抗流体压力的作用,也起到流体在换热流道中流动时增加湍流从而提高换热效率的作用。相邻两流道流过的两种流体温度不同,它们通过螺旋钢板进行传热,达到换热的目的。两流道的间距根据流量的大小,选择流道中合适的流速,根据产生的压力降,确定流道的间距。两流道的间距可以相同,也可不同。流道间距不能太小,也不能太大,太小容易堵塞,太大不利于传热,在制造工艺结构上也难以实现,一般以8-30mm 较为适宜。

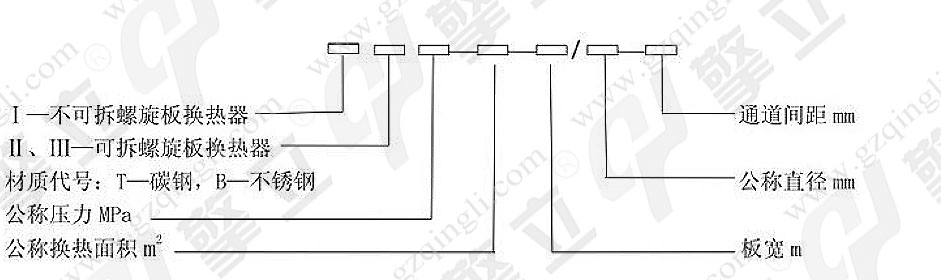

    螺旋板式换热器规格说明

    螺旋板式换热器

      螺旋板式换热器技术参数

    螺旋板式换热器

    螺旋板式换热器

      工程实例

    螺旋板式换热器
