    您现在的位置:首页 » 翅片管散热器

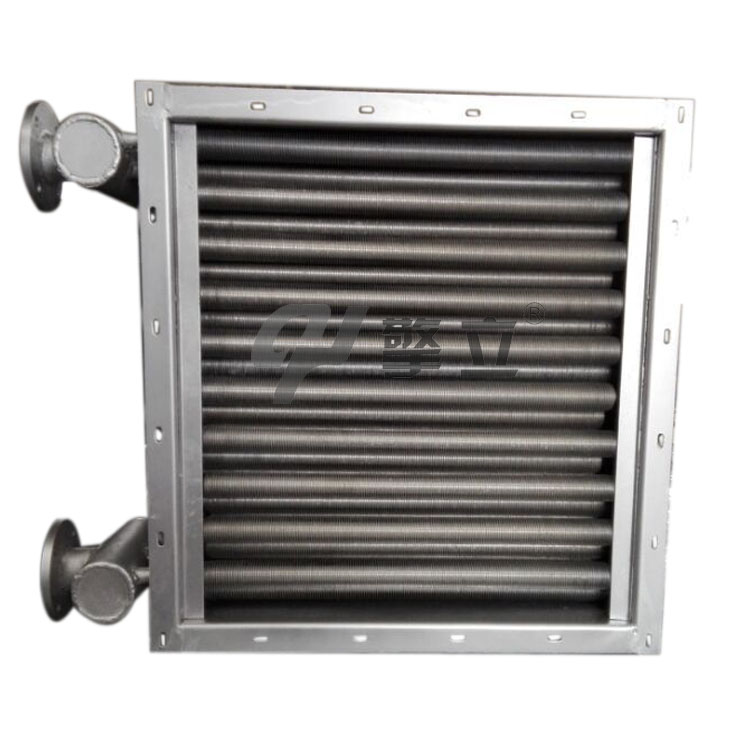

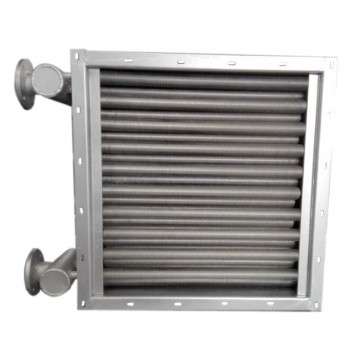

    绕片式空气散热器 带法兰接口散热器

    关 键 字: 散热器 空气散热器 铜制绕片散热器 钢制绕片散热器 双金属铝轧片散热器 铜管铝套片 空调风柜加热盘 涂布机散热器 印刷机散热器 发泡胶房散热器 木材烘房散热器 纸浆模塑散热器 凉果烘房散热器 腊肠烘房
    产品分类:翅片管散热器
    散热器主要用于热风采暖、空调、冷却、除湿、烘干等工程,适用于蒸汽或高温热水进行加热空气,通入盐水或低温水可以冷却空气。它已在几十种行业中得到应用。它遍布的行业有工矿企业、轻工、造纸、啤酒麦芽、淀粉、化工、国防、建筑、纺织印染、冶金...
    订购热线:020-86820384
    产品详情

    空气散热器是以高效翅片管为传热元件,以蒸汽可其它流体(导热油、水等)为一种工质,以空气为另一种工质,通过翅片管的强化传热,达到对管内工质的加热、冷却或以管内工质加热、冷却空气的目的。由于空气散热器是最合适汽—气,液—气热交换的设备,所以,早已广泛应用于热风采暖、空调、冷却、除湿、烘干等各个工业和民用领域。

          我们的散热器规格齐全,有标准型、非标型散热器。散热器有铜制绕片(S、U1、B、L)、钢制绕片(SRZ、GL、I型)、双金属铝轧片(KL-1、2、3型、SZL(B)型、铜管铝套片(LT型)、串片、钢柱式、淀粉气流干燥专用大型号散热器(SRZ16-22/4、SRL200)以及各绕片或翅片管、铝轧片式翅片管的单独加工和非标设计制造等。散热器是以冷热媒质进行冷却或加热装置中的主要设备。

            散热器主要用于热风采暖、空调、冷却、除湿、烘干等工程,适用于蒸汽或高温热水进行加热空气,通入盐水或低温水可以冷却空气。它已在几十种行业中得到应用。它遍布的行业有工矿企业、轻工、造纸、啤酒麦芽、淀粉、化工、国防、建筑、纺织印染、冶金、电力、电子、乳品、食品加工、陶瓷、医院、剧场等。散热器的内部结构有四种主要形式:(一)螺旋绕片翅片管。(二)双金属铝轧片翅片管。(三)铜管铝套片。(四)钢管串片。

    空气散热器常用型号:

    1、SRZ GLⅡ型钢制绕片翅片管散热器型钢制绕片翅片管散热器

    2、GLⅡ型钢制绕片翅片管散热器

    3、S型铜制绕片翅片管散热器

    4、UⅡ型铜制绕片翅片管散热器

    5、TZ型钢制椭圆管翅片管散热器

    6、SRB BGL型不锈钢制散热器

    7、SZL型钢制铝轧翅片管散热器

    8、BLQ型铜管套铝翅片散热器

    9、其它类型及组合式散热器

           散热器选用优质材料加工,钢管为优质的无缝钢管或铜管。整机均进行严格的试压试验,并保压30分钟以上。一般钢管散热器水压为25公斤/平方厘米;钢管及不锈钢管散热器水压在30公斤/平方厘米。这样的散热器从根本上保证了其质里,加上周到的服务使客户用后放心满意。

          我们不仅为您提供整机(标准、非标准),也可单独加工翅片管(绕片、铝轧片),还可代为设计、生产或来图加工。众多齐全的型号、规格为客户挑选实用、称心的散热器提供了便利,散热器为您的企业增加效益,充分发挥作用。

    我们的散热器:优越的性能、漂亮的外观、齐全的规格、低廉的价格、满意的服务,深受新老客户之厚爱。





        散热器主要用于热风采暖、空调、冷却、除湿、烘干等工程,适用于蒸汽或高温热水进行加热空气,通入盐水或低温水可以冷却空气。它已在几十种行业中得到应用。它遍布的行业有工矿企业、轻工、造纸、啤酒麦芽、淀粉、化工、国防、建筑、纺织印染、冶金、电力、电子、乳品、食品加工、陶瓷、医院、剧场等。散热器的内部结构有四种主要形式:(一)螺旋绕片翅片管。(二)双金属铝轧片翅片管。(三)铜管铝套片。(四)钢管串片。


    1、空调风柜加热盘管参考工况:
         例一:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CMH,加热量:567KW,进风温度:-22摄氏度,热源:0.3Mpa饱和蒸汽。
         例二:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,进风温度:-22摄氏度,出风温度25摄氏度;热源:0.3Mpa饱和蒸汽.
         例三:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,预热量:285KW,再热量:282Kw,进风温度:-22摄氏度;热源:0.3Mpa饱和蒸汽。
    2、涂布机散热器参考工况:
         例一:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m³/h,每套加热量8万大卡,工作温度150摄氏度,热循环,热源:260摄氏度导热油。
        例二:例一:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m³/h,每套加热量8万大卡,工作温度150摄氏度,热风循环,回风量约50%,热源:260摄氏度导热油。
    3、印刷机散热器参考工况:
        例一:印刷线公分8节,每节布置1套加热系统,每节送风量5000m³/h,工作温度110摄氏度,加热量6万大卡,热源:0.5Mpa蒸汽。
        例一:印刷线公分8节,每节布置1套加热系统,每节送风量5000m³/h,鲜风50%工作温度110摄氏度,热源:0.5Mpa蒸汽。
    4、发泡胶烘房散热器参考工况:

        发泡胶房尺寸8000*4000*3000,风量1000m³/h,工作温度75摄氏度,热风循环,热源:0.5Mpa 蒸汽。

    5.木材烘房(干燥窖)散热器参考工况:

    木材烘房尺寸:10000*5000*4000,风机风量1000m³/h,共用3台循环风机,工作温度70摄氏度左右,热源:0.5Mpa蒸汽。

    6、纸浆模塑散热器参考工况:

         纸浆模塑烘干隧道炉32mx*1.8mx*1.5m,分8节,每节用1套加热系统,每节送风量6000m³/h,加热量11万大卡/节,工作温度120摄氏度,热源260摄氏度导热油,散热器外置炉顶,每节独立送回风。

    7.淀粉气流干燥散热器参考工况:

        淀粉气流干燥,班产80顿淀粉,送风量25000m³/h,全新风送风,工作温度140摄氏度,热源:180蒸汽。

    8.凉果烘房散热器参考工况:

        糖果烘房4000*4000*3000,送风量6000m³/h,热风循环,工作温度95摄氏度,热源:0.5Mpa蒸汽。

    9.电镀烘干线用散热器参考工况:

         例一:电镀漆干炉生产线24*3.8*2.8m³,工作温度150摄氏度,分两套系统送风加热,每套送风量13000m³/h,热风循环,循环量约50%,热源:250摄氏度导热油。

    10,纸机烘干用散热器参考工况:

         例一:引纸送风:风量:10947kg/h,进风温度:20摄氏度,出口温度:70摄氏度,热源:110摄氏度冷凝水;

    前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;

    前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;

    11.腐竹烘房散热器参考工况:

         例一:腐竹烘房尺寸:8000*4000*3000,循环风机1000m³/h,用2台风机布置在两侧底部用风管均匀送风,顶部回风,工作温度85摄氏度,热源:0.5Mpa蒸汽。

    12.腊肠烘房散热器参考工况:

         例一:腊肠烘房尺寸:9000*5000*4000,循环风机10000m³/h,用3台风机布置在后侧底部送风,顶部回风,工作温度65摄氏度,热源:0.5Mpa蒸汽。

    13.排面,米粉烘干机散热器参考工况:

    例一:隧道炉烘干,整线分12节烘箱,有单层和剁成(5层、7层和10层),每节3000*4000*1800,每节配1套风机和散热器,风量约5000m³/h每节,工作温度:米粉约70摄氏度,面约80-90摄氏度,热源一般为0.5Mpa蒸汽。散热器装在顶部往下送风,底部回风。

    14.乳胶手套烘干散热器参考工况:

        例一:乳胶手套生产线:120米*1.7米*1.65米;风量:8288~16576m³/h,热风循环,分3套系统加热;工作温度:150摄氏度;热源:采用240摄氏度导热油。

    15.家具表面漆干房散热器参考工况:

         例一:家具表面漆干房,地盘线烘干,散热器和风机吊顶安装在地盘线上方,均匀分布在漆干房的每条地盘线上方,每个散热器配1台风机,风机风量约4000m³/h,工作温度45摄氏度左右,热源0.2Mpa蒸汽。

    16.锅炉尾气回收散热器参考工况:

         例一:2顿锅炉尾气热回收,烟气加热自来水,排烟量2400m³/h,排烟温度:280摄氏度,经过节能器热回收后排烟温度降为130摄氏度,回收热量用来加热常温自来水(约30摄氏度)至80摄氏度。请设计空气散热器及计算水流量。
