    SRZ型散热器 钢制绕片式

    关 键 字: 散热器 空气散热器 铜制绕片散热器 钢制绕片散热器 双金属铝轧片散热器 铜管铝套片 空调风柜加热盘 涂布机散热器 印刷机散热器 发泡胶房散热器 木材烘房散热器 纸浆模塑散热器 凉果烘房散热器 腊肠烘房撒热气 锅炉尾气回收散热器
    产品分类:双金属铝轧散热器
    钢制绕片式SRZ型螺旋散热器是在热风装置中作为加热空气用的空气加热器,是热风装置中的主要设备,在众多干燥行业中得到广泛应用。SRZ型散热器用于热风采暖,空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许多工业企业,大型建...
    订购热线:020-86820384
    产品详情

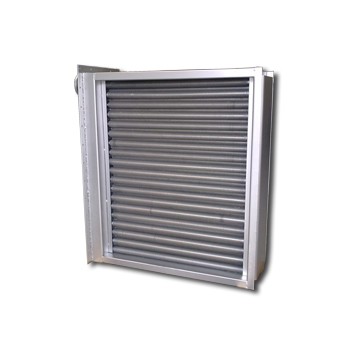

          钢制绕片式SRZ型螺旋散热器是在热风装置中作为加热空气用的空气加热器,是热风装置中的主要设备,在众多干燥行业中得到广泛应用。

          SRZ型散热器用于热风采暖,空气调节系统及干燥装置的空气加热。

          适用于蒸汽及热水采暖系统。它在许多工业企业,大型建筑物的采暖通风系统中得到广泛应用。

          其介质为蒸汽或高温水。蒸汽的工业压力为0.3-8公斤/平方厘米。高温水蒸汽温度130-170摄氏度左右。

          SRZ型散热器排管主要有顺空气流向的三排叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢带用的机械绕片方法,绕在无缝钢管上,然后进行表面镀锌处理。散热翅片与散热管接触面广而紧,传热性能良好,稳定并且耐腐蚀。蒸汽或高温水流经钢管之内,热量通过紧绕在钢管上的翅片传给片面的空气。达到加热空气的作用。

    SRZ散热器根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型。散热器的翅片管均用Φ21×2mm无缝钢管绕制上15×0.5mm皱折钢带而成呈螺旋状,其中片距:有5mm—大“D”,6mm—中“Z”,8mm—小“X”,三种共有三十八种规格。

    型号规格示例说明:SRZ型螺旋翅片式散热器的型号规格由二组数字和汉语拼音字母组合表示。

    第一组由三个字母表示型号。S(散)R(绕)Z(系列代号)

    第二组用以表示散热器的规格,前面数字表示散热器通风正截面长和宽尺寸分米数的来化整(两数字用“×”号相隔)。后用拼音字母表示类型。

    例题:SRZ—15×10D。表示一台SRZ型绕片式散热器,其通风正截面的长1505毫米,宽1001毫米,大型,片距为5毫米。





    <a class=

    集箱式<a class=

        散热器主 要用于热风采暖、空调、冷却、除湿、烘干等工程,适用于蒸汽或高温热水进行加热空气,通入盐水或低温水可以冷却空气。它已在几十种行业中得到应用。它遍布 的行业有工矿企业、轻工、造纸、啤酒麦芽、淀粉、化工、国防、建筑、纺织印染、冶金、电力、电子、乳品、食品加工、陶瓷、医院、剧场等。散热器的内部结构有四种主要形式:(一)螺旋绕片翅片管。(二)双金属铝轧片翅片管。(三)铜管铝套片。(四)钢管串片。


    1、空调风柜加热盘管参考工况:
         例一:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CMH,加热量:567KW,进风温度:-22摄氏度,热源:0.3Mpa饱和蒸汽。
         例二:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,进风温度:-22摄氏度,出风温度25摄氏度;热源:0.3Mpa饱和蒸汽.
         例三:机组型号:ZK120A,机组安装尺寸2290*2075;风量36000CHM,预热量:285KW,再热量:282Kw,进风温度:-22摄氏度;热源:0.3Mpa饱和蒸汽。
    2、涂布机散热器参考工况:
         例一:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m³/h,每套加热量8万大卡,工作温度150摄氏度,热循环,热源:260摄氏度导热油。
        例二:例一:涂布机生产线尺寸:28000*2000*500,生产线共分7节。用7套烘干系统,每套系统送风量5000m³/h,每套加热量8万大卡,工作温度150摄氏度,热风循环,回风量约50%,热源:260摄氏度导热油。
    3、印刷机散热器参考工况:
        例一:印刷线公分8节,每节布置1套加热系统,每节送风量5000m³/h,工作温度110摄氏度,加热量6万大卡,热源:0.5Mpa蒸汽。
        例一:印刷线公分8节,每节布置1套加热系统,每节送风量5000m³/h,鲜风50%工作温度110摄氏度,热源:0.5Mpa蒸汽。
    4、发泡胶烘房散热器参考工况:

        发泡胶房尺寸8000*4000*3000,风量1000m³/h,工作温度75摄氏度,热风循环,热源:0.5Mpa 蒸汽。

    5.木材烘房(干燥窖)散热器参考工况:

    木材烘房尺寸:10000*5000*4000,风机风量1000m³/h,共用3台循环风机,工作温度70摄氏度左右,热源:0.5Mpa蒸汽。

    6、纸浆模塑散热器参考工况:

         纸浆模塑烘干隧道炉32mx*1.8mx*1.5m,分8节,每节用1套加热系统,每节送风量6000m³/h,加热量11万大卡/节,工作温度120摄氏度,热源260摄氏度导热油,散热器外置炉顶,每节独立送回风。

    7.淀粉气流干燥散热器参考工况:

        淀粉气流干燥,班产80顿淀粉,送风量25000m³/h,全新风送风,工作温度140摄氏度,热源:180蒸汽。

    8.凉果烘房散热器参考工况:

        糖果烘房4000*4000*3000,送风量6000m³/h,热风循环,工作温度95摄氏度,热源:0.5Mpa蒸汽。

    9.电镀烘干线用散热器参考工况:

         例一:电镀漆干炉生产线24*3.8*2.8m³,工作温度150摄氏度,分两套系统送风加热,每套送风量13000m³/h,热风循环,循环量约50%,热源:250摄氏度导热油。

    10,纸机烘干用散热器参考工况:

         例一:引纸送风:风量:10947kg/h,进风温度:20摄氏度,出口温度:70摄氏度,热源:110摄氏度冷凝水;

    前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;

    前干部送风:风量59912kg/h,进风温度:55摄氏度,出风温度:105摄氏度,热源:0.5Mpa蒸汽;

    11.腐竹烘房散热器参考工况:

         例一:腐竹烘房尺寸:8000*4000*3000,循环风机1000m³/h,用2台风机布置在两侧底部用风管均匀送风,顶部回风,工作温度85摄氏度,热源:0.5Mpa蒸汽。

    12.腊肠烘房散热器参考工况:

         例一:腊肠烘房尺寸:9000*5000*4000,循环风机10000m³/h,用3台风机布置在后侧底部送风,顶部回风,工作温度65摄氏度,热源:0.5Mpa蒸汽。

    13.排面,米粉烘干机散热器参考工况:

    例一:隧道炉烘干,整线分12节烘箱,有单层和剁成(5层、7层和10层),每节3000*4000*1800,每节配1套风机和散热器,风量约5000m³/h每节,工作温度:米粉约70摄氏度,面约80-90摄氏度,热源一般为0.5Mpa蒸汽。散热器装在顶部往下送风,底部回风。

    14.乳胶手套烘干散热器参考工况:

        例一:乳胶手套生产线:120米*1.7米*1.65米;风量:8288~16576m³/h,热风循环,分3套系统加热;工作温度:150摄氏度;热源:采用240摄氏度导热油。

    15.家具表面漆干房散热器参考工况:

         例一:家具表面漆干房,地盘线烘干,散热器和风机吊顶安装在地盘线上方,均匀分布在漆干房的每条地盘线上方,每个散热器配1台风机,风机风量约4000m³/h,工作温度45摄氏度左右,热源0.2Mpa蒸汽。

    16.锅炉尾气回收散热器参考工况:

         例一:2顿锅炉尾气热回收,烟气加热自来水,排烟量2400m³/h,排烟温度:280摄氏度,经过节能器热回收后排烟温度降为130摄氏度,回收热量用来加热常温自来水(约30摄氏度)至80摄氏度。请设计空气散热器及计算水流量。
