多材质管壳式换热器

管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构简单、流通截面较宽、易于清洗水垢；但传热系数低、占地面积大。可用各种金属材料制造，能在高温、高压下使用，是目前应用最广的类型。

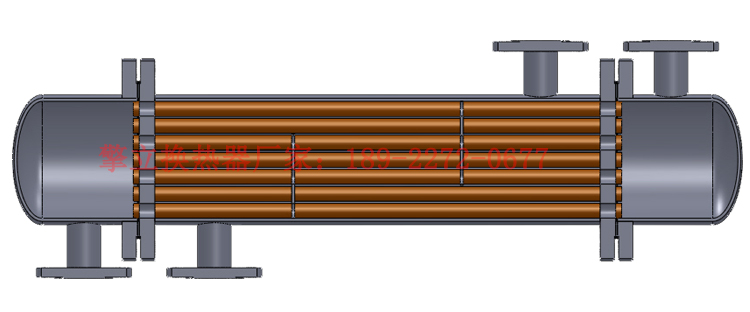

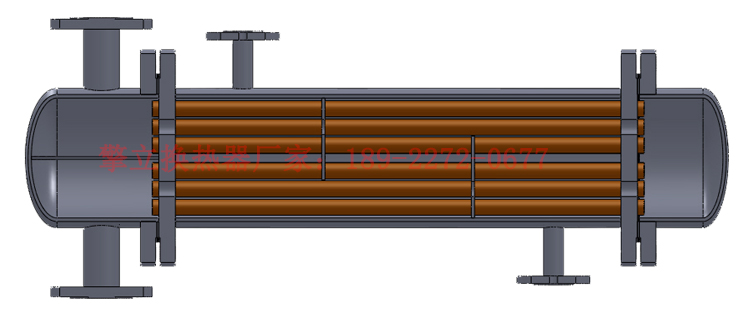

1、固定管板式

-结构：两块管板分别焊于壳体的两端，管束两端固定在管板上。换热管束可做成单程、双程或多程。
-优点：结构简单、紧凑，在相同的壳体直径内，排管数最多，旁路最少；管内清洗方便。
-缺点：壳程不能进行机械清洗；当换热管与壳体的温差较大时产生温差应力，需在壳体上设置膨胀节。
-应用：适用于壳程流体清洁、不易结垢，冷热流体温差不大或温差较大但壳程压力不高的场合。

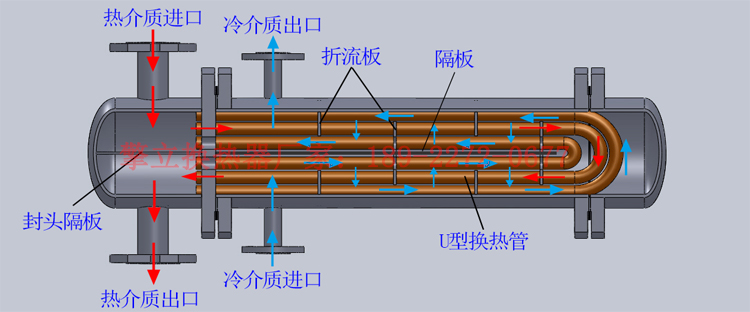

2、U形管式

-特点：只有一个管板，换热管为U型管，管子两端固定在同一管板上，管束可以自由伸缩，完全消除热应力。可弥补浮头
式换热器结构复杂的特点，同时又保留换热管束可以抽出，热应力可以消除的优点。
-优点：结构简单，只有一个管板，密封面少，运行可靠，造价低；管束可以抽出，清洗方便。
-缺点：管内清洗比较困难；由于管子需要有一定的弯曲半径，故管板的利用率较低；内层管子坏了只能堵塞而不能更换，
因而报废率较高。
-应用：适用于管、壳壁温差较大，或壳程介质易结垢，而管程介质清洁不易结垢以及高温、高压、腐蚀性强的场合。
