1、板式换热器可将若干流道并联成一组(程)又可将并联的组(程)串联到一起形成冷热介质的通道称“流程组合”。程数为1的流程组合为单流程,程数为2以上的流程组合称多流程。
流程组合的标记方法或组装形式表示法为: m1·a1 + m2·a2
n1·b1+ n2·b2
总板片数m1·a1 + m2·a2 + n1·b1 + n2·b2 + 1(包括两端板片)
实际传热板数m1·a1 + m2·a2 + n1·b1 + n2·b2 – 1
总流道数m1·a1 + m2·a2 + n1·b1 + n2·b2
m1, m2 , n1 ,n2表示程数, a1, a2, b1 ,b2表示每程流道数。原则上规定分子为热8流体流程,分母为冷流体流程。例如:2*2+1*3 ,1*7
表示热流体;第一程2个流道,第三程3个流道;冷流体为一程,7个流道。热冷两流体共有14个流道,总板片数为15块,实际传热板片数为14块。

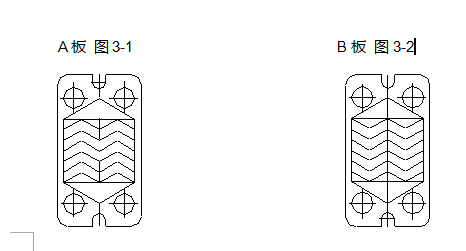

2、板式换热器上的板片分为A板和B板,如下图所示。在板式换热器板片组合排列中,必须有A、B板交叉排列,不允许出现“AA”、“BB”的情况。
A板:面向板片贴胶垫的一面,人字型朝下(即M形图3-1)
B板:面向板片贴胶垫的一面,人字型朝上(即W形图3-2)

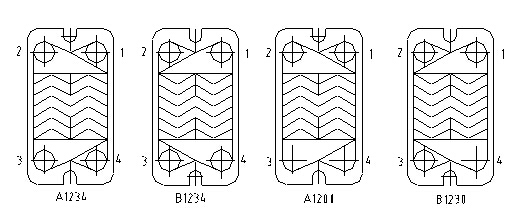

3、角孔编号:开孔位置用1、2、3、4表示,其编号方法为:面对板片胶垫一面右上方角孔为1,按逆时针排列,不冲孔编号为0。如下图所示:
角孔位置和开孔表示
注:板片角孔编号仅在流程示意图上表示,不在板片上打印。
4、流程图,为便于用户分解后重新装配,出厂时带有该换热器流程图1份,该图表明了设备的流程组合形式及接管位置和板片的开孔位置,请用户在检修时按出厂流程图安装板片。

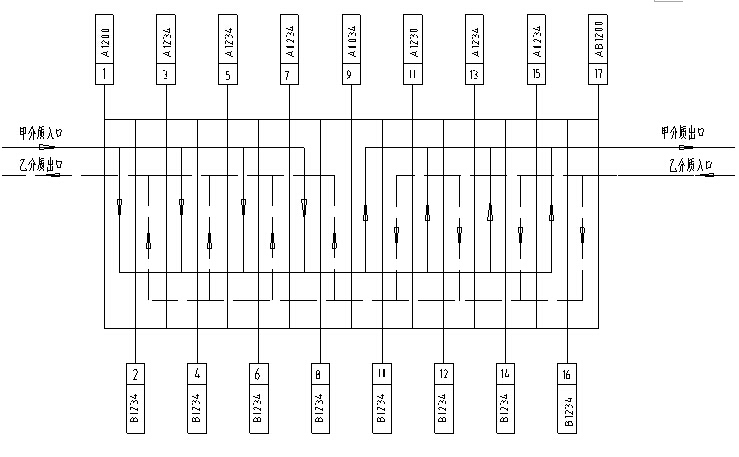

流程示意图
上图的流程组合表达示为:2*4/2*4.
注:在装配好的框架上,按制造厂给定的流程示意图,由固定压紧板侧,依板片左上侧序号1…开始依次装配,对号入座,A、B交叉排列。
