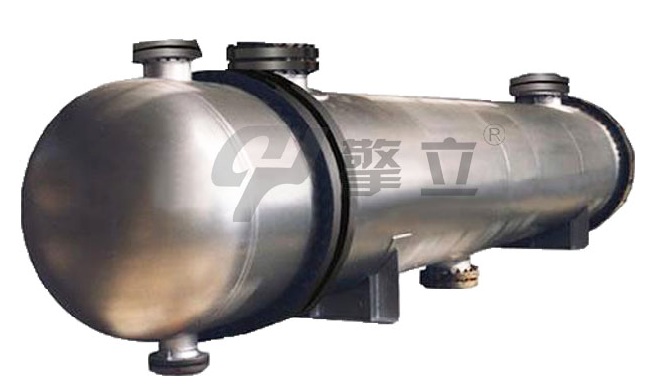

管式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成,壳体一般为圆筒形,内部装有传热管束,管束两端则固定在管板上。进行换热的流体分为冷热两种,根据其流动位置分别称为管程流体,壳程流体。为提高壳程流体的传热系数,一般在壳体内安装若干挡板,同时提高壳程流体速度,多次横向通过管束,增强流体湍流程度。
管式换热器的材质:
金属材质:不锈钢、普通黄铜、工业纯铜
非金属材质:陶瓷、玻璃、聚四氟乙烯、石墨
传导热系数:非金属<不锈钢<普通黄铜<工业纯铜
管壳式换热器优点:
1、传热系数高:螺纹管是用高导热系数的紫铜或不锈钢制成的内外螺纹相结合的高效传热元件,由它制成的螺纹管换热器,在流体阻力不大的情况下,便形成强烈的紊流,极大提高了管内外放热系数.经测试,汽水换热时总传热系数达3000~6000W/m2℃,水水换热时总传热系数达2500~5500W/m2℃.
2、结构紧凑:本产品单位体积传热面积大.总传热系数高,故占地面积大大减少,节省材料与空间.
3、不易结垢:由于螺纹管特殊的凹凸形结构,使管内外产生多流层和旋转形冲刷作用,加之管子的热伸冷缩性,管壁内外均不会存留杂质,因此不易结垢,长期运行效果好.
4、不易泄漏:本产品密封周长短,螺纹管的粗螺纹类似膨胀节,自身有补偿能力,换热器热应力小,不易泄漏.
5、安装方便:本系列换热器有卧式和立式两种型式便于在不同位置安装.
6、强制监检,质量可靠:严格按照GB150-1998《钢制压力容器》,GB151-1999《管壳式换热器》及相关标准制造,检验及验收,接受《压力容器安全技术监察规程》的监督.
