    擎立干货 | 各类型换热器更换测量图,非常实用!

    2020-05-07 14:36:43 擎立换热器 www.gzqingli.com 点击数:

    广州擎立,专注换热器非标定制十余年,做过的尺寸保守估计有1万种之多,接口类型,方向都各有不同,对于项目设计外形尺寸多数只需要满足工况设计,安装现场基本都没什么问题。而对于换热器更换来说,旧换热器的尺寸就显得特别重要,如果新换的设备尺寸不符,会给安装带来很大麻烦,所以准确的尺寸测量很重要;



    对于此,我们制作了全套的测量模板图纸,对着测量图进行测量并填写对应数据,交给我们工程基本能够做到和旧设备一致,让业主可以轻松更换!



    测量图包含了长高厚位置示意,基管直径、翅片外径、表面管数、排数、接口类型大小,接口中心距,长度等~需要安装孔位的还需要测量安装孔位的大小,中心距等~



    1

    空气换热器(封头式散热器)测量图



    封头式散热器一般是用于热源为蒸汽的烘干、定型、取暖等工况;

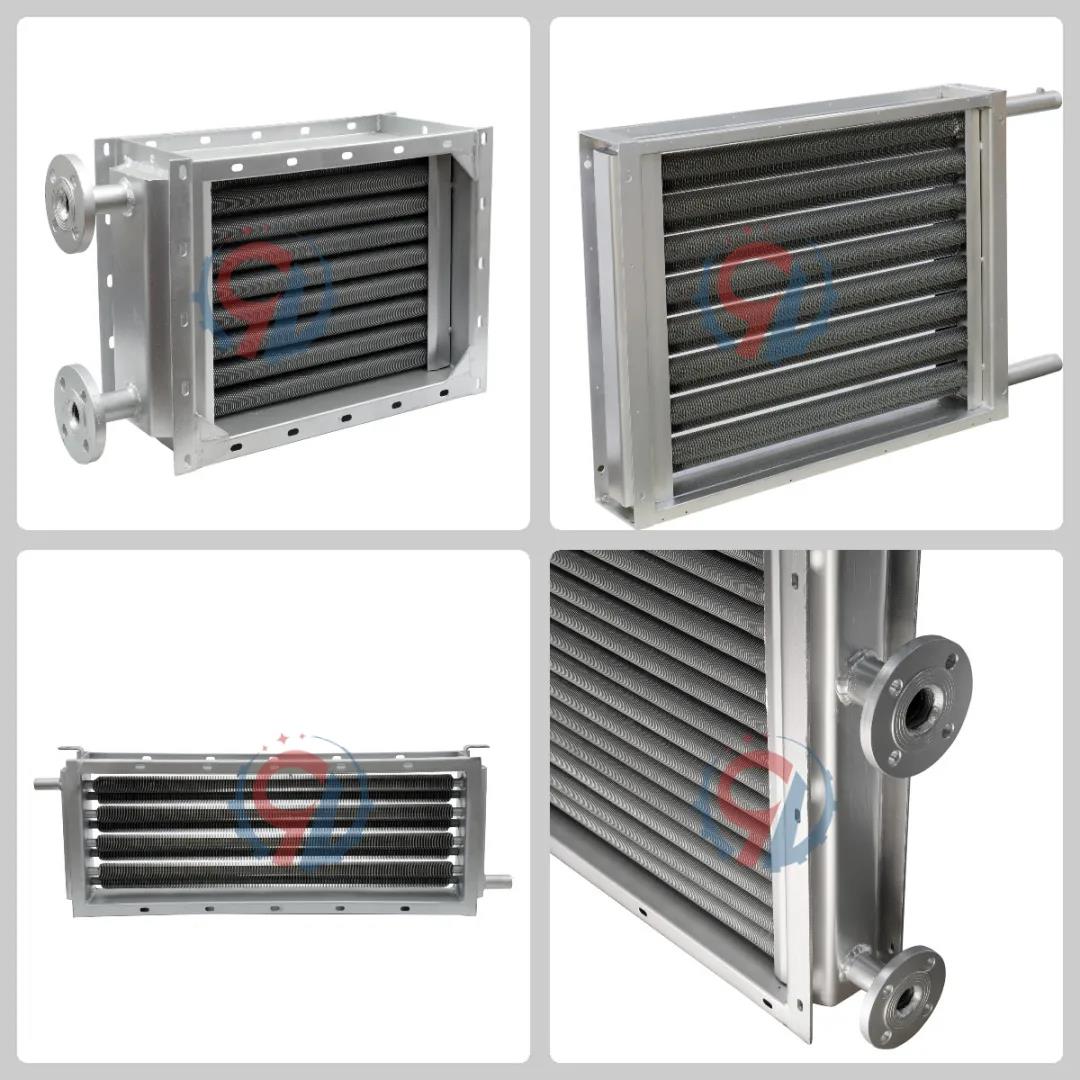

    擎立封头式散热器实物



    2

    空气换热器(弯头式散热器)测量图



    弯头式散热器一般用于热源为液体(热水、导热油)的烘干、定型、取暖等工况;

    擎立弯头式散热器实物

    3

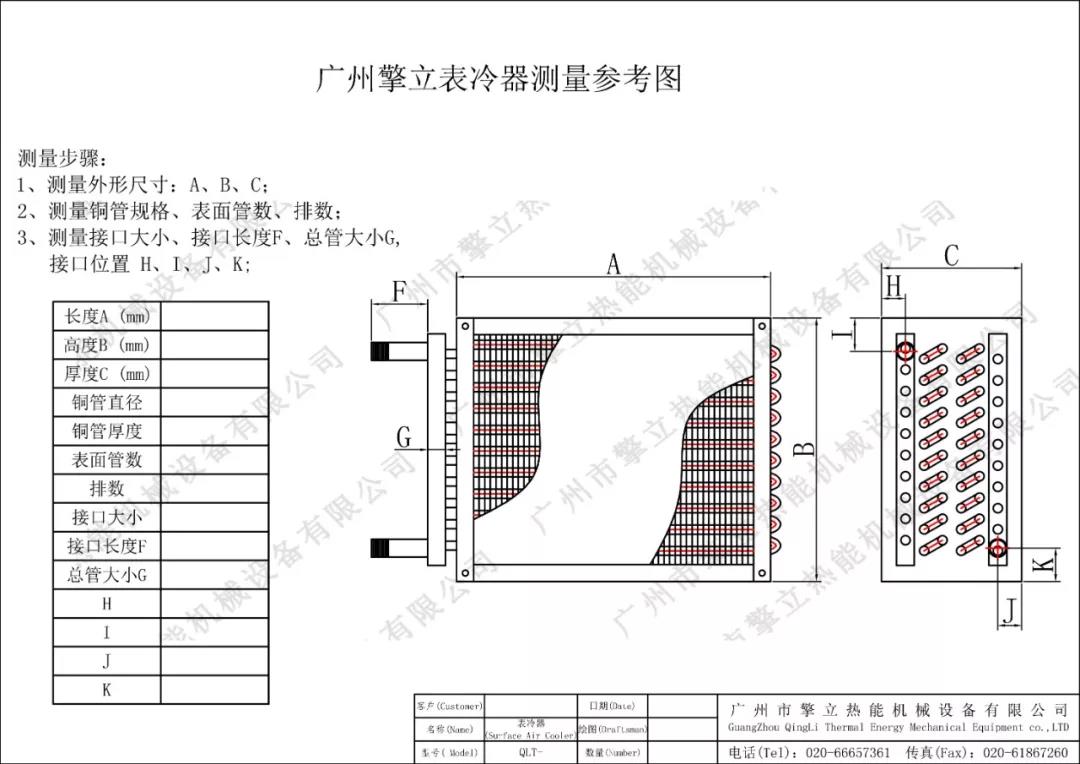

    表冷器测量图

    在测量表冷器还需要注意翅片的厚度,间距,材质等问题;

    表冷器常用于空调系统末端设备,广泛用于取暖、制冷、除湿等工况;换热效率高,一般为铜管串铝片,现在为增加其实用寿命,不锈钢串不锈钢片也非常多,还有特殊的电泳工艺,不同的翅片材质适用于不同的工况环境。



    擎立表冷器实物图



    4

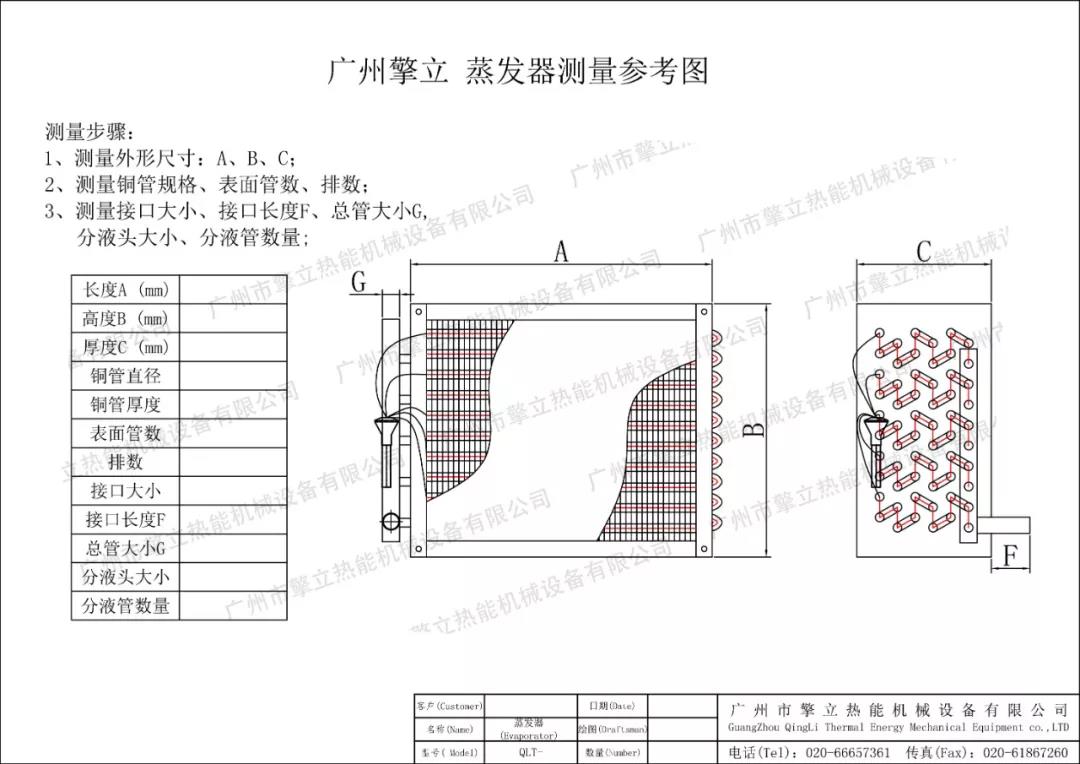

    蒸发器冷凝器测量图





    蒸发器与冷凝器是空调系统必备设备,传统的蒸发器与冷凝器都是铜管串铝片的形式,现在针对防腐蚀性的要求很多用户要求更换全不锈钢的材质,蒸发器和冷凝器也有其他的形式,如壳管式蒸发器,冷凝器。冷凝器的测量基本与表冷器一致,在蒸发器的测量中需要另外注意,分液头的大小、分液管(毛细管)的大小与数量,对于U型蒸发器测量其周长就等于长度A。

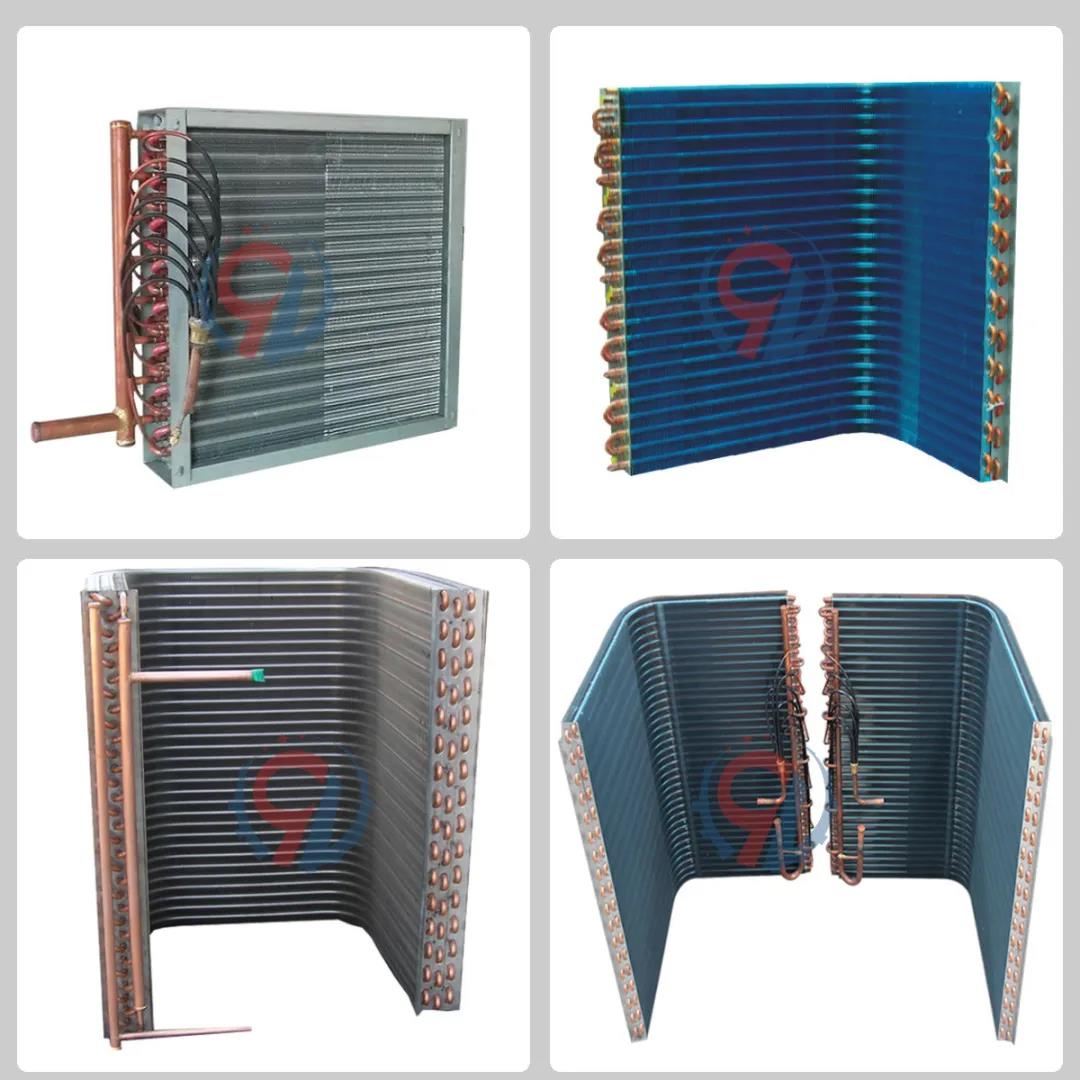

    擎立蒸发器实物图



    5

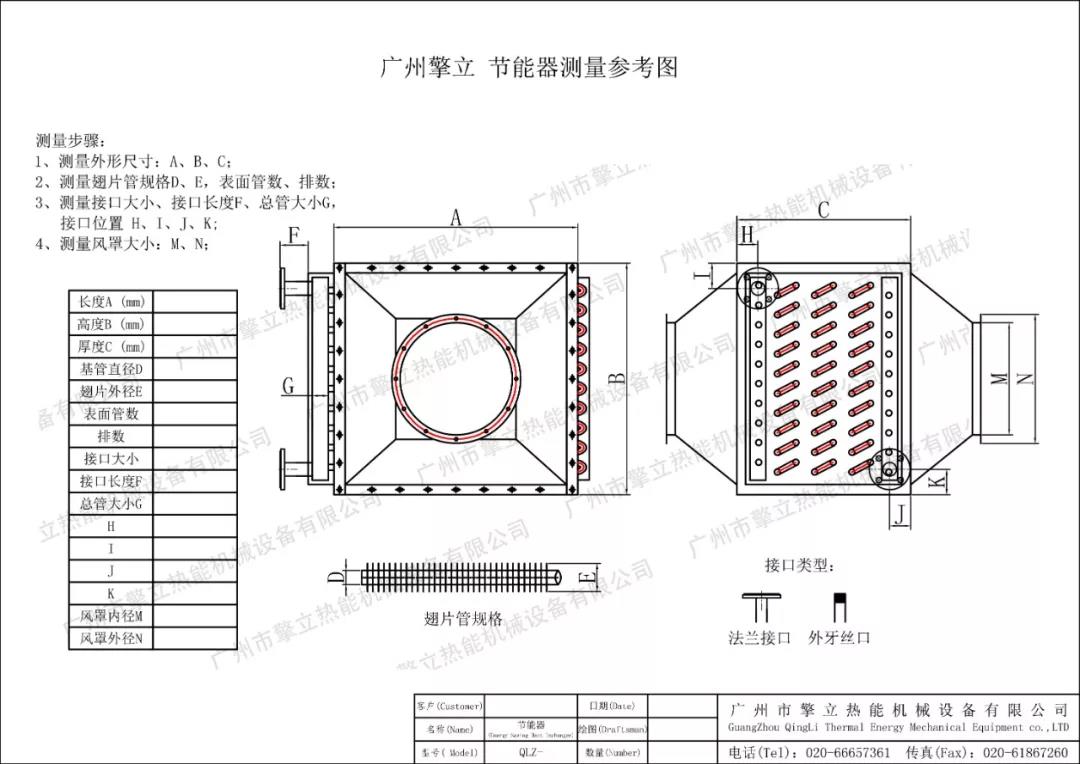

    锅炉节能器测量图



    锅炉节能器的测量需要注意风口法兰的大小,内径以及法兰孔位以整台设备的中心点对齐方式,这点很重要,如果新做设备的对齐方式与旧设备不一样,安装很难对齐原来的法兰孔,需要割掉再做法兰焊接;进出水口的接口中心距也需要特别注意。

    擎立节能器实物图

    6

    翅片管测量图



    翅片管一般用于采暖烘干等工况,测量主要需要注意基管的直径、翅片片距、厚度、及翅高,材质主要有碳钢、不锈钢、铝、也有铜铝复合的,工艺有绕片式、轧管式、高频焊式;

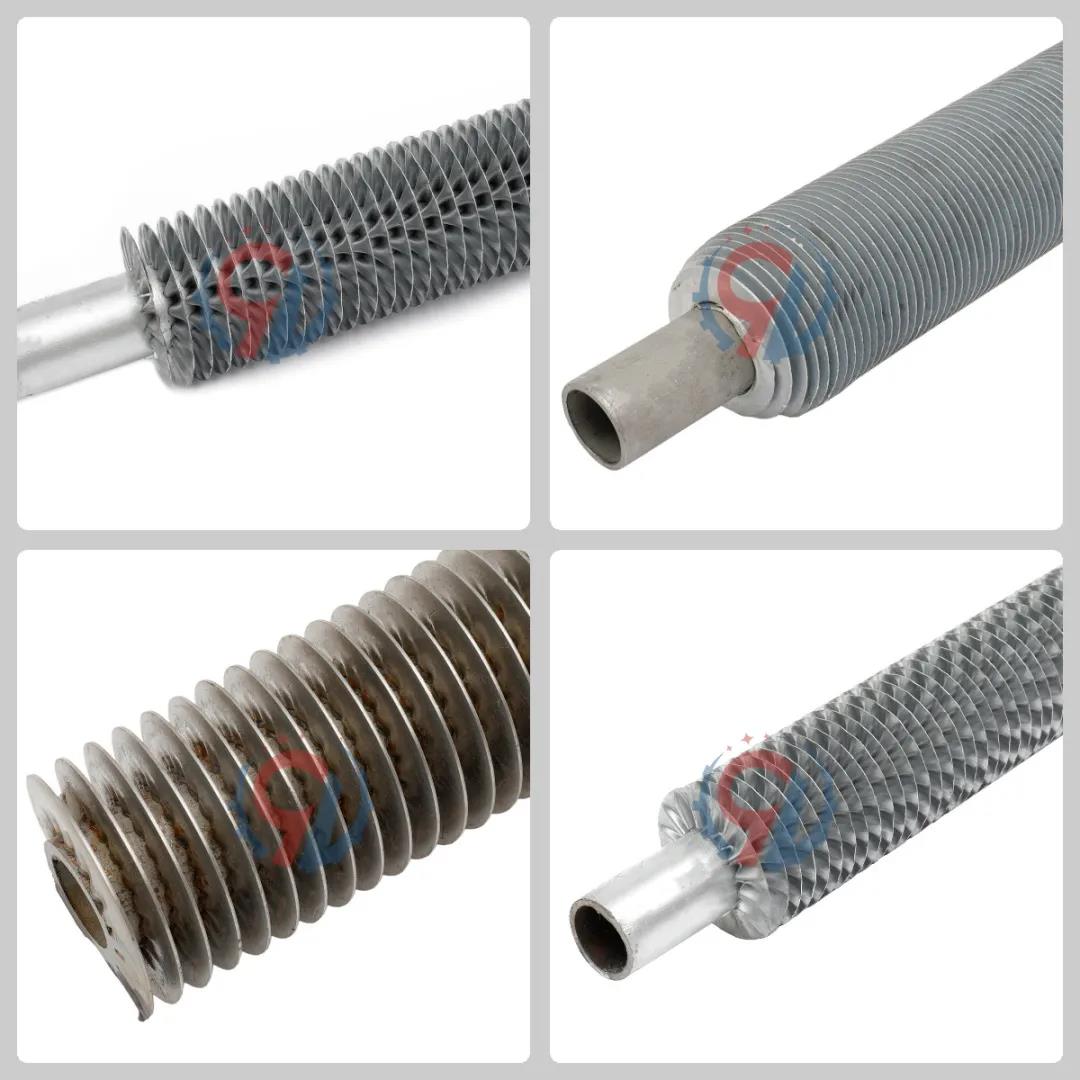

    擎立翅片管实物照片



    7

    列管换热器测量图



    列管换热器测量主要需要知道壳体直径,壳体厚度,基管直径、材质,进出接口大小和中心距

    擎立翅片管实物照片



    以上就是我们专注生产的换热器测量图,如需更换确认更多细节请直接与我们联系。
