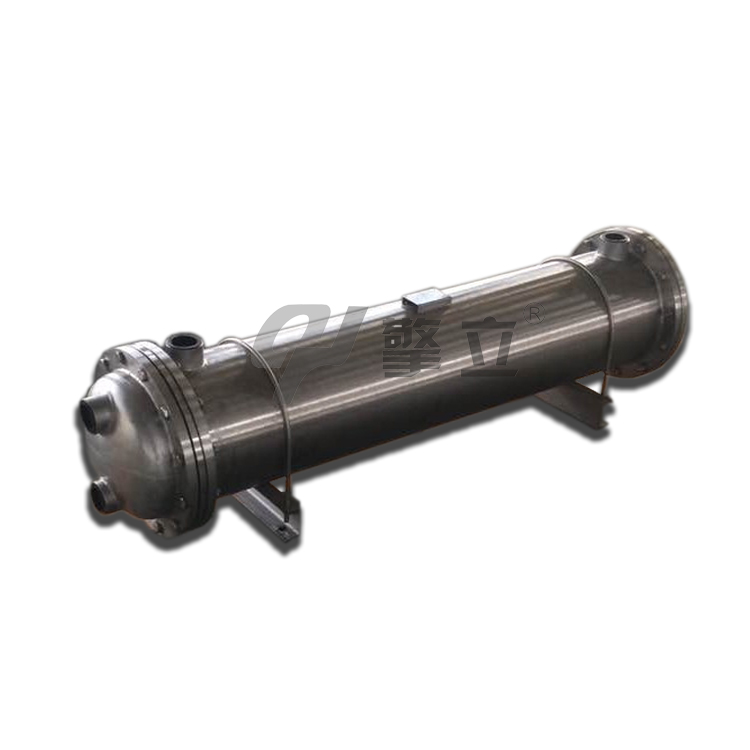

常用管壳式换热器型式及性能表
性能 |
固定管板式 |
U型管式 |
可抽出内浮头式 |
钩圈式内浮头 |
填料函式外浮头 |
套环填料函外浮头 |
|
热膨胀补偿方式 |
刚性、温差<60℃;加膨胀节,温差<90~120℃ |
U型端自由伸缩补偿性好 |
内浮头可自由伸缩补偿性好 |
外浮头在填料函处伸缩 |
|||
结构特征、相对造价与管束可抽出性 |
结构简单、紧凑,长管时造价最低。(与U型管式接近)壳体焊在两侧管板上,管束不可抽出 |
结构简单、U型管两端部固定在一块管板上。短管时造价最低。管束抽出容易。管子排列不紧凑,管长分布不均匀 |
在管束可抽出的型式中造价最高。(比固定管板高20~30%) |
造价低于内浮头式。受填料函材料限制,壳侧温度不超过315℃,间隙较大,管束易于抽出 |
在浮头式中造价最低。管壳程温度受填料限制,管束易于抽出 |
||
管束与壳内侧间隙大,壳程旁流严重。管束易于抽出 |
去掉钩圈后,管束方可抽出。间隙较小,可减少旁流 |
||||||
管内检修清洗 |
易 |
机械清洗困难 |
较易 |
较易 |
易 |
易 |
|
壳程检修清洗 |
困难 |
可 |
易 |
易 |
易 |
易 |
|
管子的可更换性 |
可 |
内层困难 |
可 |
可 |
可 |
可 |
|
泄漏性 |
不易 |
不易 |
内浮头垫片处有内漏可能,不易发现 |
填料函处有外漏可能 |
填料函处有内漏,外漏可能 |
||
相对耐压程度 |
管程 |
高 |
最高 |
较高 |
较高 |
较高 |
管壳程均较低<1~4MPa |
壳程 |
较高(有膨胀节时降低) |
较高 |
较高 |
较高 |
壳程<4.0MPa |
||
可用管程数 |
无限制 |
偶数(一般2~4) |
无限制 |
无限制 |
无限制 |
1~2程 |
|
采用双管板 |
可 |
可 |
否 |
否 |
可 |
否 |
|
适用介质、操作条件及其他特性 |
主要受温差限制,壳程应不结垢,无腐蚀介质。使用普通管板时,操作温度及温差有限制,改用弹性管板可用于高温高压场合。壳与管束间隙可达到最小 |
高温高压,管内外均宜用清洁、无腐蚀介质。管侧流动阻力大,故管程流体不宜大流量。管壳程流体分布不均匀 |
适用于介质有腐蚀、易结垢、大温差,而经常需要更换管束和清洗的场合 |
壳程不宜使用易挥发、易燃易爆和有毒物料,流体温压受限制,不宜使用大直径 |
操作温压都较低,不宜使用大直径。便于在壳程设置纵向隔板,增加壳程传热。漏液可通过套环上泪孔外泄,易于发现并收集 |
