    详细概述管式换热器的试压流程

    2016-09-09 09:51:03 点击数:

           管式换热器试压是为了保证在投入生产使用前能达到预期要求,在投入使用后能增加产值,不影响正常工作,而试压是一个繁杂的过程,必须按照程序流程,循序渐进,逐步挨个测压,下面介绍以下几种型号的测压流程。

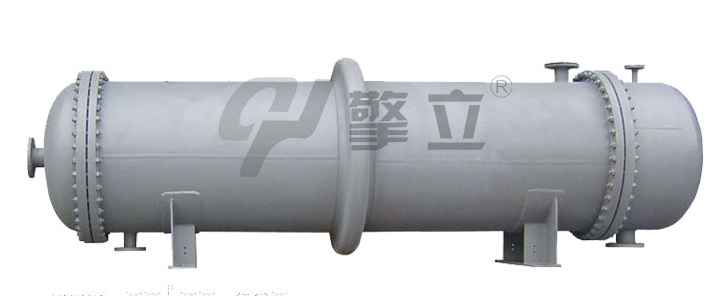

    管式换热器图片

    (1)固定管板式换热器压力试验,应按下列程序进行:①先进行壳程试压,再进行管程试压;②壳程试压时,拆除两端管箱,对壳程加压,检查壳体、换热管与管板连接部位;③管程试压时,应安装两端管箱,对管程加压,检查两端管箱和有关部位。
    (2)U型管式换热器、釜式重沸器(U型管束)压力试验,应按下列程序进行:①先进行壳程试压,再进行管程试压;
    ②壳程试压时,拆除管箱,安装试压环,然后对壳程加压,检查壳体、换热管与管板有关部位;
    ③管程试压时,拆除试压环,安装管箱,对管程加压,检查管箱有关部位。
    (3)浮头式换热器、釜式重沸器(浮头式管束)压力试验,应按下列程序进行:①当壳程试验压力等于或高于管程试验压力时,先进行壳程试压,再进行管程试压,最后对壳程进行试压。
    ②壳程试压:拆除管箱、外头盖及浮头盖,两端安装试压环,对壳体加压,检查壳体、换热管与管板连接部位。
    ③管程试压:拆下试压环,安装管箱和浮头盖,对管程加压,检查管箱和浮头有关部位。
    ④壳程试压:安装外头盖,对壳程加压,检查壳体、外头盖及有关部位。
    (4)当管程试验压力高于壳程试验压力时,先进行管束试压,再进行管程试压,最后对壳程进行试压。
    ①管束试压:抽出管束,安装试压环、管箱和浮头盖,对管束加压,检查换热管与管板接头的有关部位。
    ②管程试压:将管束装入壳体内,安装管箱和浮头,对管束加压,检查管箱、浮头和有关部位。
    ③壳程试压:安装外头盖,对壳程加压,检查壳体,外头盖和有关部位。
    (5)其他类型的换热器压力试验的程序,应按设计图样、技术文件或制造厂的规定进行。
