三通散热器产品，对供暖节能有重大的现实意义

如果通过对散热器的结构加以改进, 使散热器本身具有个体调节的功能 ,省去安装三通调节阀和跨越管的工作, 简化系统安装程序 ,对新旧系统都有好处。如果该技术方案能够实现的话 , 对于推进分户计量工作改善供暖用户的热舒适性    提高散热
器产品的档次、实现供暖节能都有重大的现实意义。

具体做法是在靠近支管的第一片散热器上增加一个调节阀 ,使其成为一个“三通散热器” ,利用第一片散热器本身作“跨越管” ,使散热器兼有跨越管和三通调节阀的作用(如图 5)。

当散热器三通阀全开时 ,散热器正常工作, 所有散热器片均承担各自的全负荷 ,这时G 1 +G 2 =G ,G1<G ;当散热器三通阀的右端全闭时,G2 ≈0 ,G1 ≈G ,这时散热器的负荷仅为整组散热器的一小部分。这样 ,调整三通阀在合适的开度,即可改变散热器的散热量,达到个体调节的目的 。

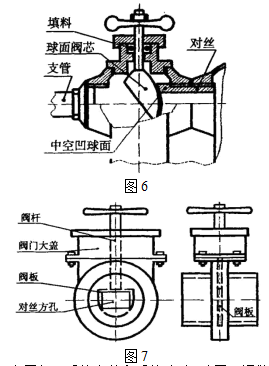

这种可调节散热器的关键部位是三通阀部分(或调节阀部分)。将散热器的上部改造为一个三通阀 ,下部作“跨越管” 。如, 可以采用这样一种做法,将第一与第二片散热器之间的对丝的一端加工成中空的环形凹球面,    而将阀杆下部的阀芯加工成斜放的半球 ,旋转阀芯实现对丝中孔开度大小的变化 ,进而实现热水流量的调节(如图 6)。当然, 阀的结构可以是与此不同的其它形式。

由于这种调节阀的功能主要是通过控制流量实现散热量调节, 实际运行的经验告诉我们 , 对调节阀的调节精度无需要求过高, 更无阀内阀芯的的严密性要求。这样 ,生产制造的难度主要在外部阀体的强度和阀外运动部件之间的严密性上。内部阀件总是处于平衡的流体压力作用之下 ,对部件的强度要求低 ,故而有利于部件尺寸的小型化和部件材料的选择。如考虑内部部件防结垢、防腐蚀等因素, 阀芯可采用耐高温、耐腐蚀的尼龙材料等。

为了便于系统安装和系统改造, 除了三通散热器的结构有所不同外, 其外形规格尺寸应符合国家标准 。这样,对于以前建设的旧供暖系统改造 ,只要在散热器支管的一侧加装一片三通散热器即可实现该组散热器供热量的个体调节 ,而无需要再配管, 也不必重新改装散热器托钩或托架。

这种调节方法适用于散热器同侧连接的任何分户计量方式,尤其在旧系统改造时 ,更能体现出它的优势。

3.7对丝调节阀与三通散热器相仿, 若把第一与第二片散热器之间的对丝做成一个调节阀(如图 7), 将此对丝调节阀直接安装于两片散热器之间, 可以实现整组散热器的调节功能。

为了旧系统的改造 ,同样的原因 ,对丝调节阀的外形、结构尺寸也应与现行规范散热器的结构尺寸相一致。一种情况是使对丝调节阀的长度与一片散热器的长度相同, 便于安装但不太美观;另一种情况是使对丝调节阀的长度尽可能短 ,如 10 ～ 15 mm ,基本上也可以在安装对丝调节阀时不用配管 ,不用改装散热器托钩或托架。

4结束语

4.1 以上所述前三种调节方式, 在散热器同侧、异侧连接时均适用。后四种调节方式只适用于散热器的同侧连接 。一般地讲 ,散热器异侧连接时,不易实现个体调节。
4.2 在实现散热器个体调节时, 各种调节阀的安装位置应在散热器支管上, 或支管附近 。散热器个体调节阀 ,应具有全开阻力小、防渗漏防卡涩 、调节性能好、耐用的特点。

4.3 在进行散热器三通调节阀的生产、使用时, 要注意散热器三通调节阀有这样的特点 :

(1)因为散热器调节阀的使用者往往是普通居民, 所以它的调节关系应尽可能是线性的 ,最好能有刻度。

(2)散热器三通调节阀的内部并不要求太严密而且阀芯不承受大的压力,其强度要求并不高。

(3)散热器三通调节阀的频繁使用 ,要求它能有外部的较高的严密性和操作的灵活性、可靠性。

4.4 为了个体调节的需要, 管式、板式或其它非组装的整体散热器, 也可设计为具有个体调节功能的形式。

4.5 散热器实现个体调节的方法的选择 ,必须结合供暖系统的系统形式的特点和系统所采取的分户计量的方法来进行。
