    擎立干货 | 最具“性价比”的空气蒸汽加热选型方案实例

    2020-05-07 15:49:55 擎立换热器 www.gzqingli.com 点击数:

    以擎立热能在换热器行业中十多年的经验了解,在很多大中型工业生产中,因生产工艺需要大量的热空气。因此采用热惰性小、升温快、安装简单、投资少的蒸汽散热器,将室内外空气用蒸汽加热后用于生产现场中,可大大提高生产效率、降低生产成本。以下是为某化工厂设计的翅片管换热器。





    1.现场工况



    风量:6000m³/h 进风温度:15

    热媒:8kg/㎡(饱和蒸汽) 蒸汽温度:170℃

    要求:自然风从15℃ 升到 130℃





    2.解决问题



    a.6000m3/h的风从15度加热到130;

    b.蒸汽散热器热工性能好,承压高,耐腐蚀;

    c.空气加热系统升温快、温度梯度小、设备安装简单和投资少;

    d.为生产现场提供恒定的热风,温度恒定能耗低;

    e.蒸汽散热器使用寿命长,可减少维护更换成本。



    3. 方案设计



    根据我们多年的设计、生产经验,进行精确计算:

    项目

    数据

    单位

    备注

    蒸汽压力

    0.8

    Mpa



    蒸汽温度

    170



    风量

    6000

    Kg/m³



    7110

    Kg/h



    1.98

    Kg/s



    通风净截面积

    0.25



    净面比

    0.61





    通风面积

    0.4



    传热系数

    32.08

    Kcal/㎡*h*



    进风温度

    15



    出风温度

    130



    供热量

    854835.3

    Kj/h



    204310.54

    KCal/h



    平均温差

    97.5



    总散热面积

    65.32



    通风口长

    710

    mm



    通风口宽

    623

    mm



    实际通风面积

    0.44

    m2



    净面比

    0.57





    实际通风净截面积

    0.25



    表面管数

    10



    一台散热器散热面积

    17.89



    散热器台数

    4





    4、设计选型

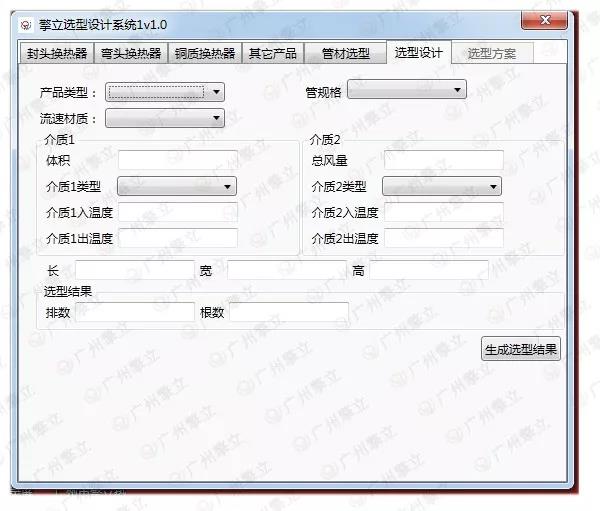

    现在,擎立自主研发出选型设计软件,只需要输入上面几个参数,就可以设计选型,并报价。

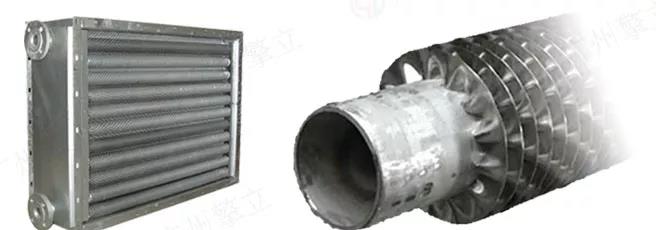

    得出结果,需要型号为:QLZ-7x6x3 空气散热器 4台

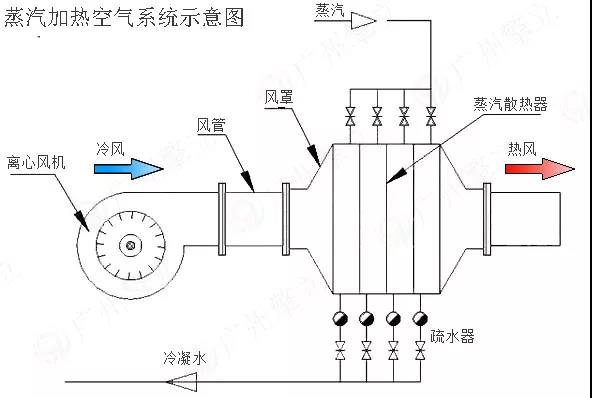

    蒸汽加热空气系统示意图

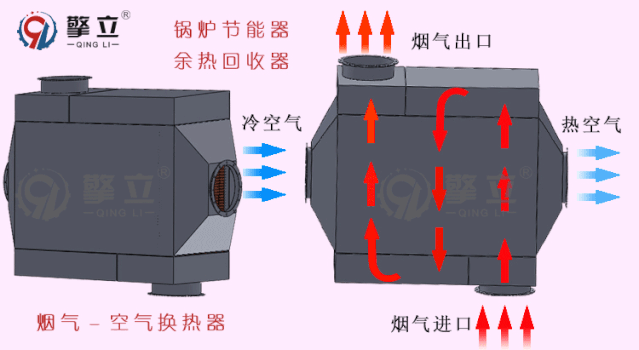

    用在锅炉上的节能器示意图

    这种蒸汽散热器,也可以用来回收锅炉尾气余热,用来加热空气或者水,达到余热利用,降低整体能耗的目的。



    关键词: 锅炉节能器
