    擎立案例 | 各类型锅炉节能器工况案例

    2020-05-08 15:15:03 擎立换热器 www.gzqingli.com 点击数:

    广州擎立专注于换热器研发制造10余年,各类型锅炉节能器的案例非常多,其中比较有代表性的技术研究也在2017年申请了专利,现在给大家分享比较具有有代表性的锅炉节能器案例。

    1

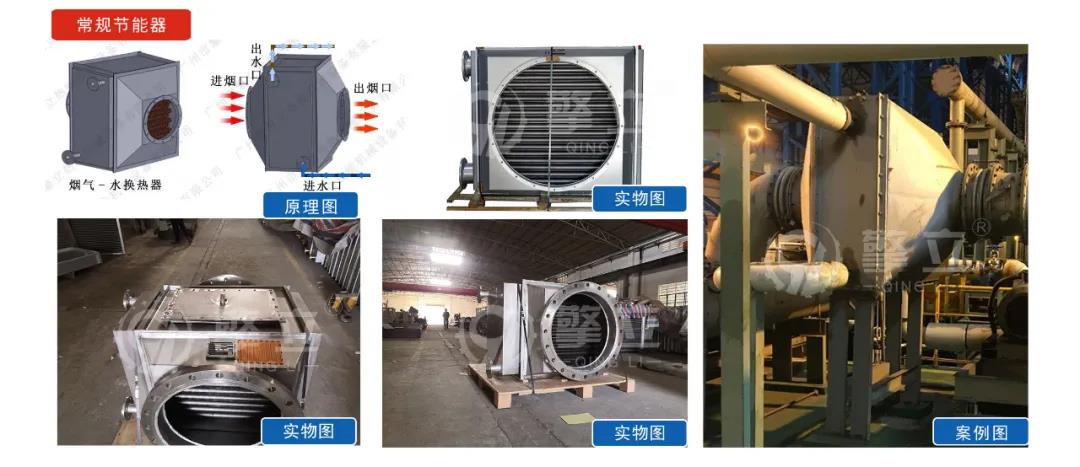

    常规锅炉节能器

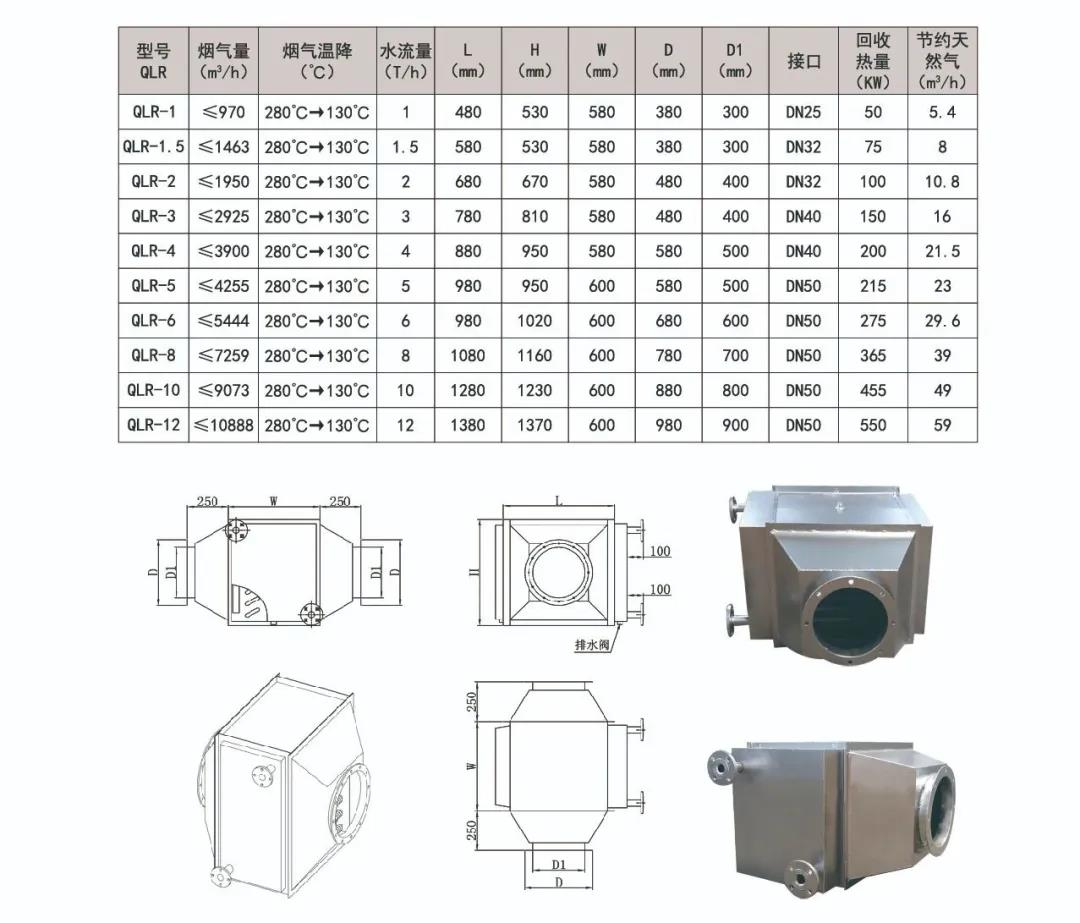

    就是配套常规1吨、2吨到12吨的常规锅炉的节能器,因为做的比较多,我们已经有常规的工况数据可以给大家参考:案例:2吨烧天热气锅炉,排放的烟气量约为1950m³/h,排烟温度为280℃;冷水流量为2T/h,进水温度30℃,出水温度为75℃左右,总回收热量为100KW,可节约天热气10.8m³/小时 按天热气3元每立方,每小时就是30元,按一天开14小时就可以节约:420元!

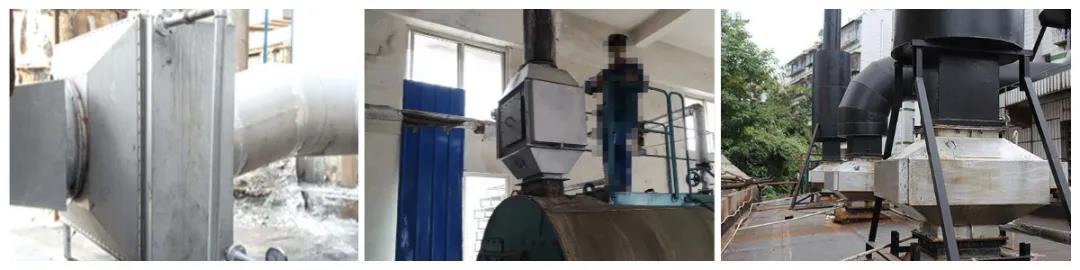

    常规锅炉节能器现场案例照片

    2



    二级锅炉节能器案例

    在烟气量较大要求温降比较低,冷水量有限的工况条件下或者想要更多的回收热量,可以采用多级并联余热回收,二级节能器也是比较常做的方案;案例:用户需要将2T锅炉节能器的排烟温度从280摄氏度降到80摄氏度,温降200℃,常规节能器可能会做的比较大,如果分为两级来做,也就是说每级降温100℃ 会较大节约成本,从结构上来看,多级节能器与常规节能器就是管程多了一组进出水管,原理是经过一级冷却之后,增加一个初始水温的入口,进一步的降低烟气温度。

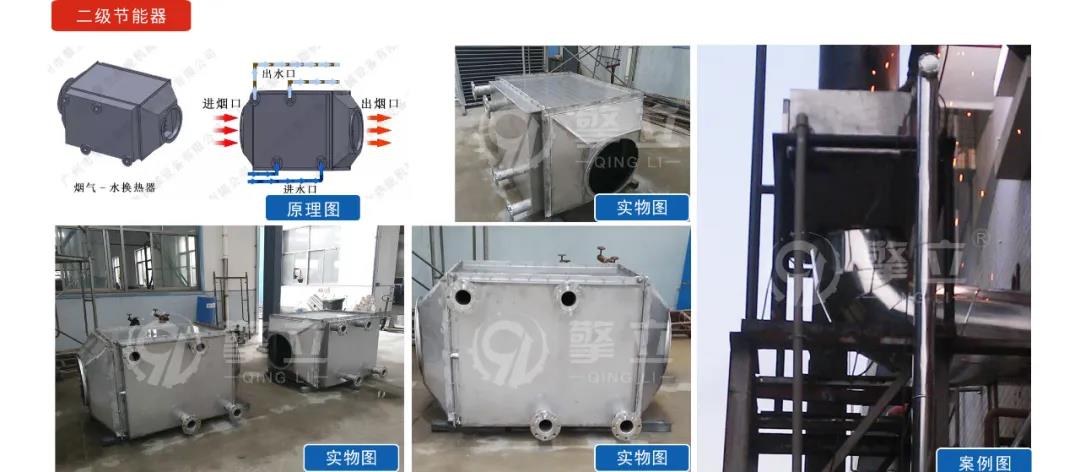

    请看原理图与实际现场案例:

    3



    三级锅炉节能器案例

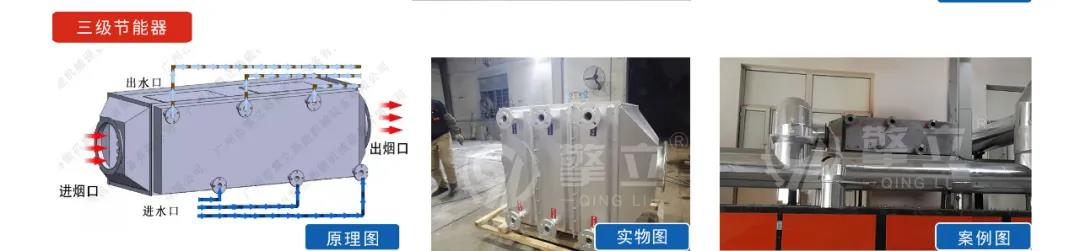

    原理上与二级一样,都属于多级冷却降温,请看原理及现场案例:

    4

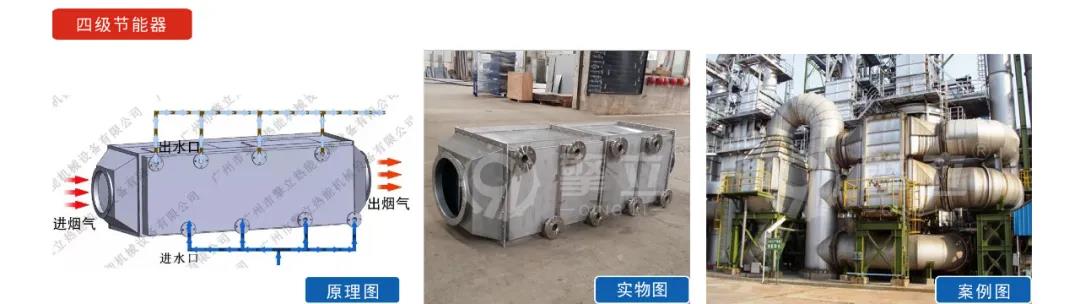

    四级锅炉节能器案例

    5

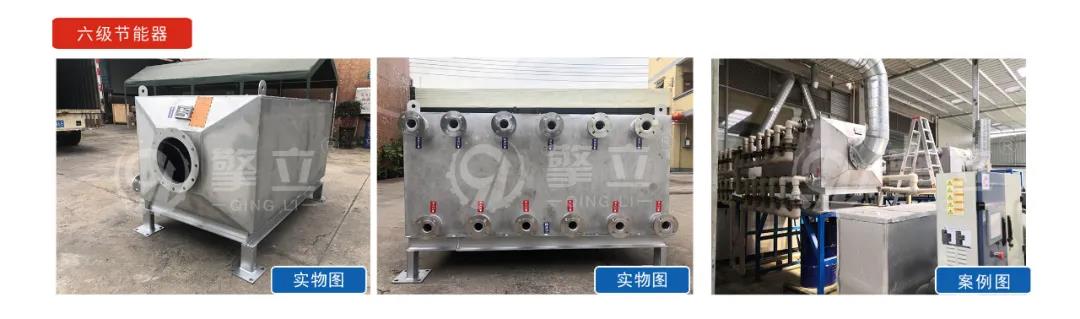

    六级锅炉节能器案例

    在多级冷却降温的案例中,多数是用于工业上的废气冷凝,有些废气需要降温至40℃,甚至常温,从理论上讲,只有有更低的冷源,通过多级冷却,废气降到10℃也是可以实现的。

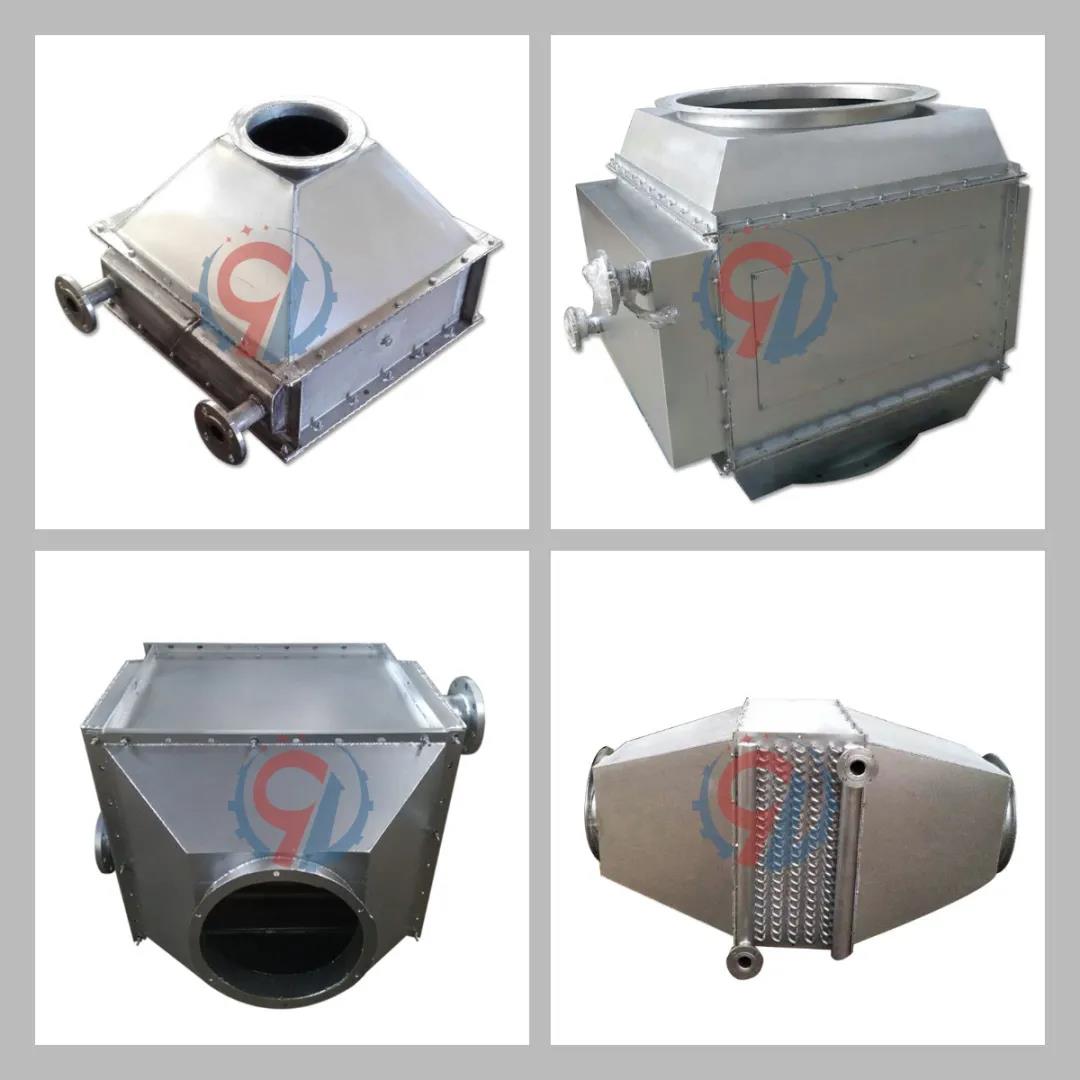

    我们有专业的选型软件,用户提供现场工况条件就可以选型出方案,各种口径的烟气口法兰,天圆地方法兰,甚至异型法兰,都可以定制

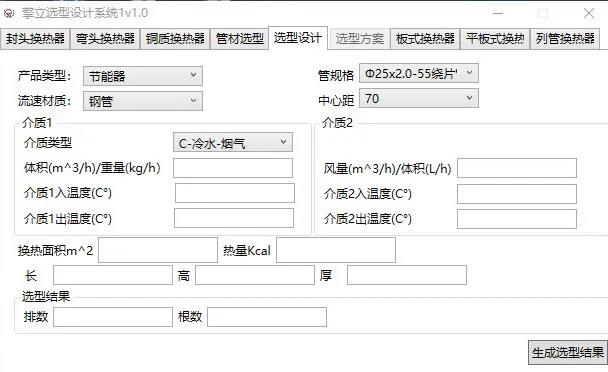

    擎立选型软件界面
